iMac Pro 拆解報告,超強大的內在,很不好修理

excluded

(原文刊登於愛泛兒,蘋果仁授權轉載)

作為近幾年升級幅度最大的 Mac 電腦,iMac Pro 最多 18 核心的強勁性能讓人垂涎三尺,但最高配超過 10 萬元的售價也讓人望而卻步。

毫無疑問,iMac Pro是 Mac 電腦迄今為止的集大成之作,其硬體設計也有很高的參考價值。近日,維修機構 iFixit 就針對入門級的 iMac Pro 進行了拆解,到底最強 Mac 電腦都有哪些過人之處?

(iMac Pro 拆解圖,圖片來源:iFixit

iFixit 拆解的入門級 iMac Pro 配置如下:

  • Intel Xeon W 處理器,八核心,主頻為 3.2GHz,睿頻最高可達 4.2 GHz
  • 32GB(4×8 GB)的 2,666 MHz DDR4 ECC
  • 帶有 8 GB HBM2 的 AMD Radeon Pro Vega 56 GPU
  • 27 英寸顯示屏,解析度為 5120*2880,支持 10 億色(P3 色域)
  • 1TB SSD

iMac Pro 拆解螢幕的流程與 iMac 5K 基本上是一致的,你甚至可以用一把披薩刀輕鬆撬開。用吸盤把螢幕吸附起來之後,就可以看到iMac Pro 精緻的內部構造。

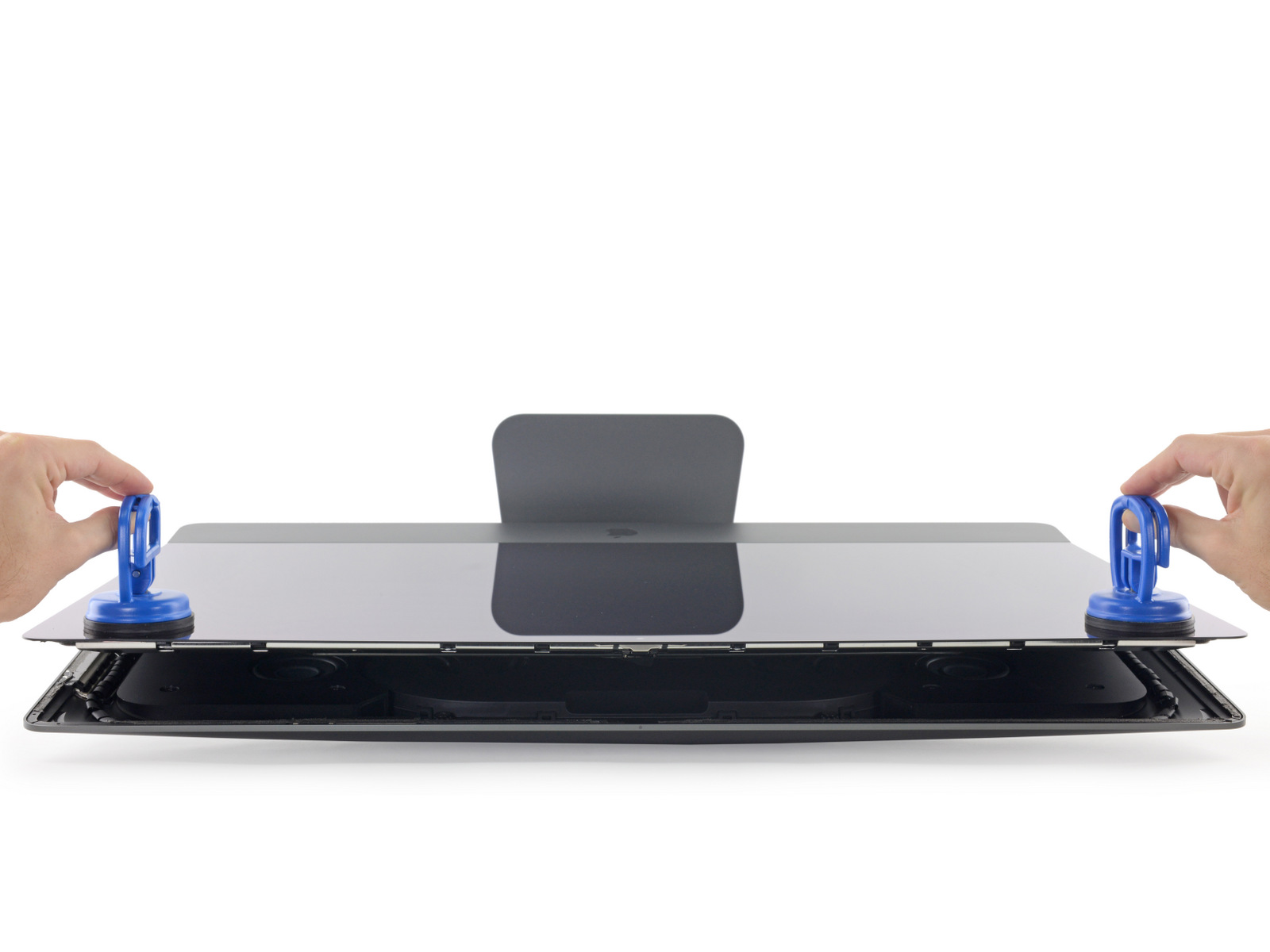

(拆卸iMac Pro的螢幕,圖片來源:iFixit

拆下螢幕之後,先拆巨大的散熱風扇。iMac Pro 採用Intel Xeon 系列處理器,因此如何解決散熱是個大問題。為此,蘋果不惜犧牲iMac 5K 上的全尺寸硬碟,也要為散熱騰出充足的空間。

在iMac 5K 上,可以輕易地從外部更換記憶體,但在iMac Pro 上,這招就行不通了。原本的記憶體插槽被替換成出風道,讓iMac Pro 增大了80% 的進風量。



(iMac Pro拆解,圖片來源:iFixit

(舊款iMac 5K拆解,圖片來源:iFIxit

而記憶體則安裝在主板上,需要經過複雜地拆卸才能進行升級,iFixit 建議一般用戶不要在家裡嘗試升級iMac Pro 的記憶體。

iMac Pro 的無線網卡也放棄了之前的模塊化設計,被集成到了主板上。電源則是通過特殊的梅花頭螺絲固定到主板上,因此可以輕易地把主板拆下來。

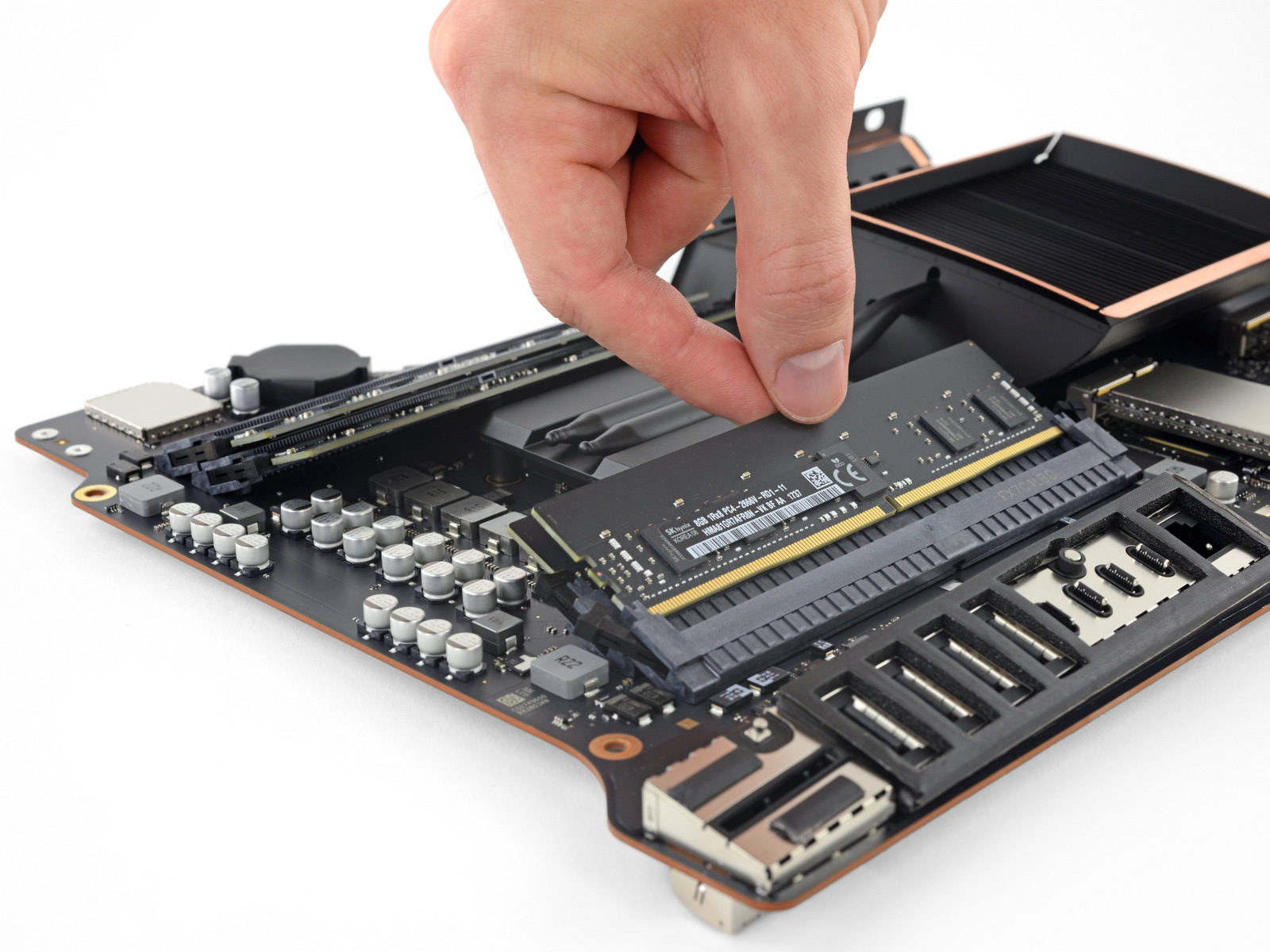

(iMac Pro的記憶體很不好換,圖片來源:圖片來源:iFixit

(舊款iMac 5K可以直接從外部換記憶體,圖片來源:iFIxit

接下來,從主機板上可以拆下iMac Pro 的兩塊SSD,這是基於PCIE 接口的NVMe SSD,型號為656-0061A,每塊擁有512GB 的儲存空間。

需要注意的是,硬碟的固定螺絲上貼著防拆貼紙,如果用戶擅自拆卸,很可能會失去Apple Store 的官方保修資格。

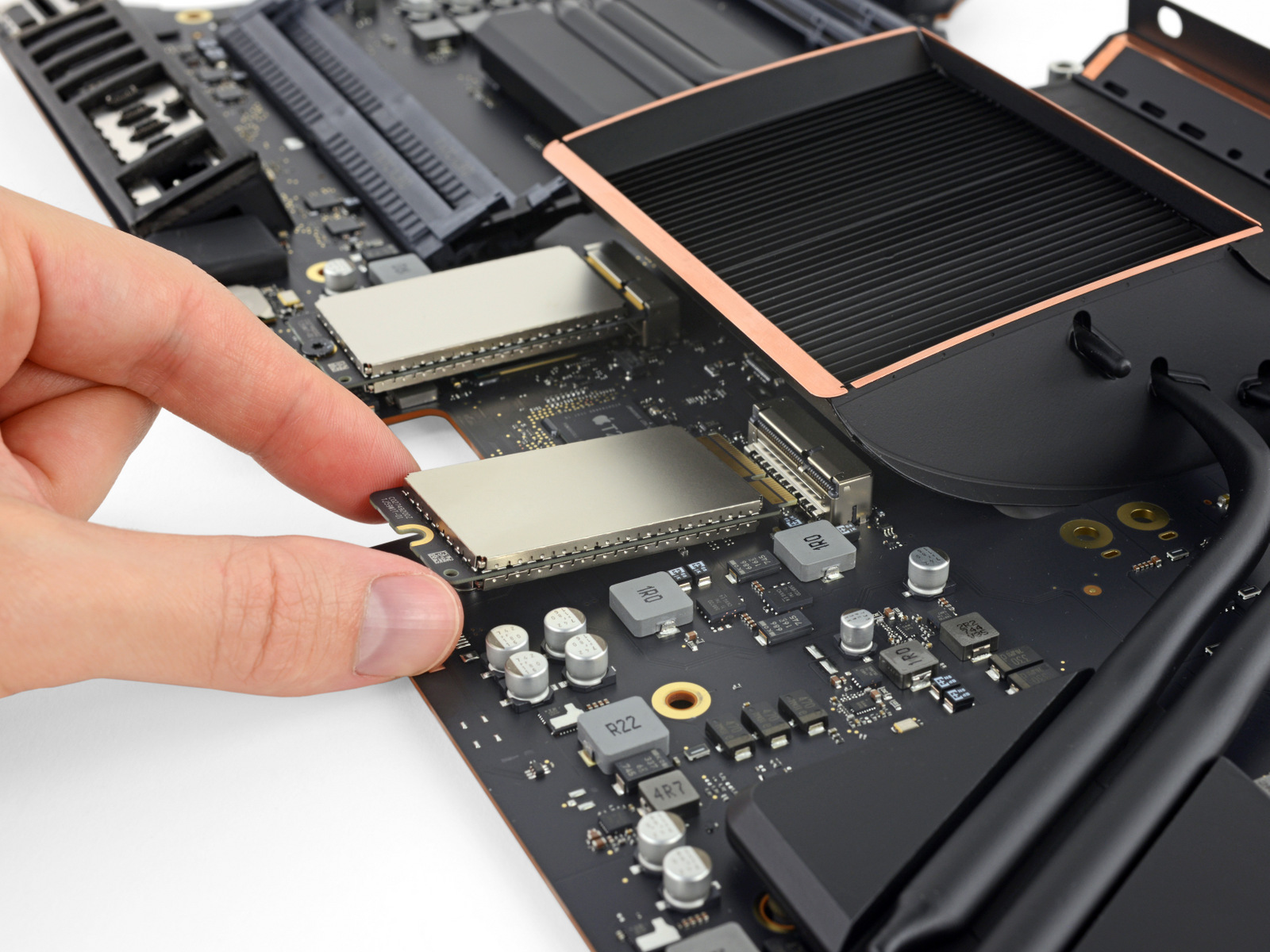

(iMac Pro的SSD,圖片來源:iFixit

拆下巨大的散熱風扇之後,可以看到隱藏在風扇之下的 CPU 和顯卡。稍顯遺憾的是,顯卡採用了 BGA 的封裝方式,因此不可更換;而 Intel Xeon 處理器則是可以升級的。

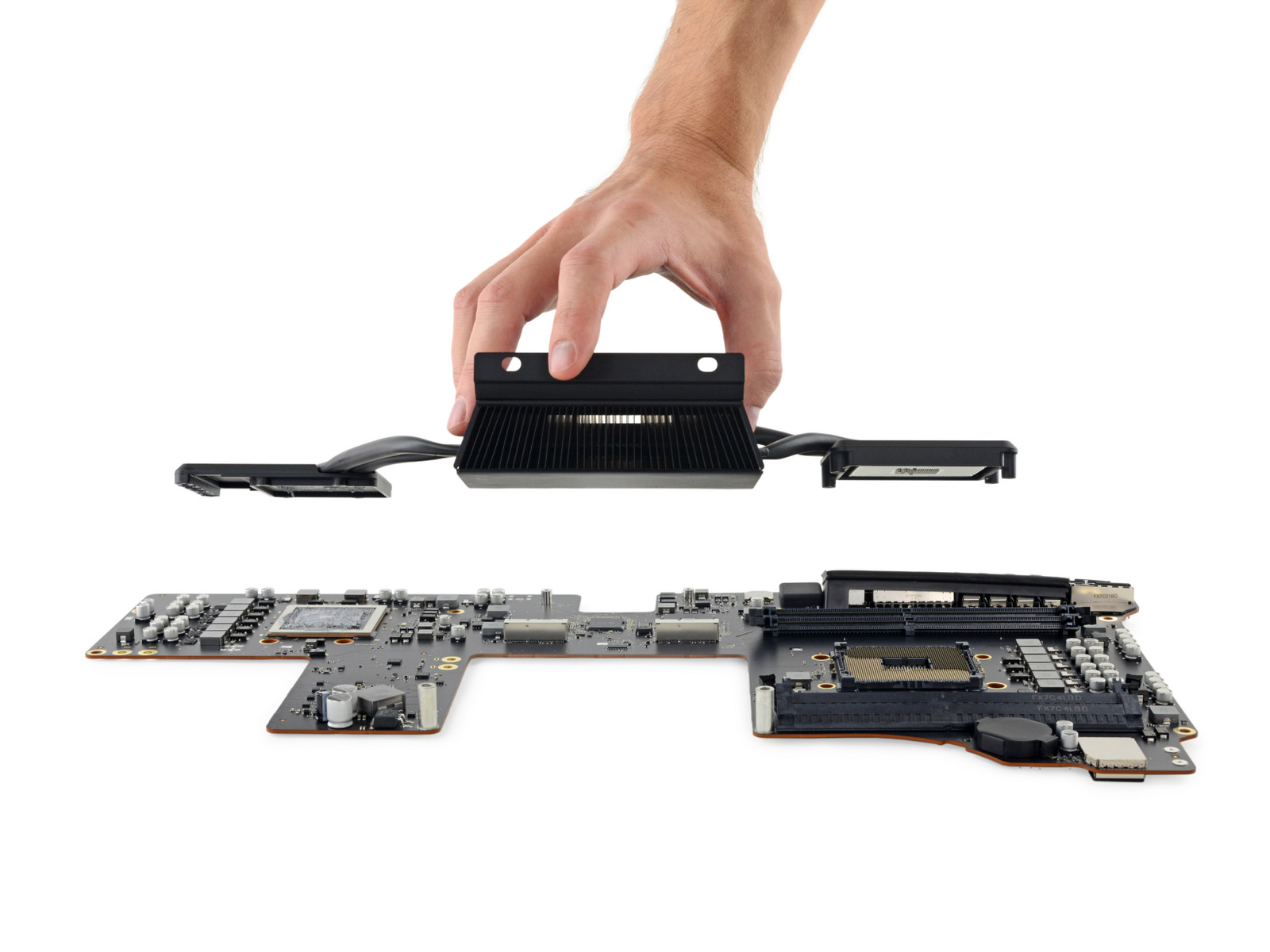

(拆卸巨大的散熱器,圖片來源:iFixit

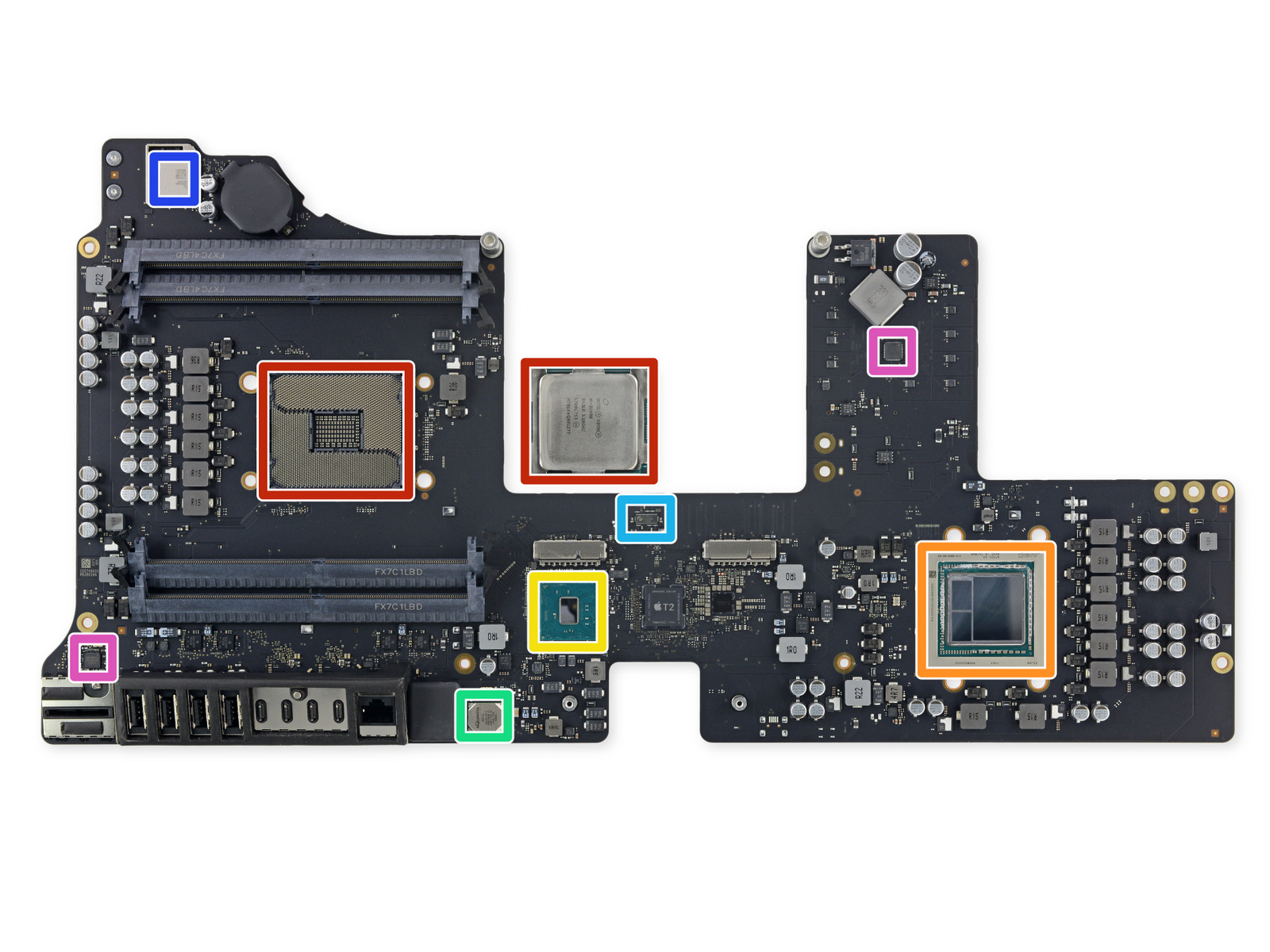

(紅框內的是CPU,橙框內的是GPU,圖片來源:iFixit

值得一提的是,在固態硬碟的插槽附近,蘋果為iMac Pro 加入了兩塊定制晶片。

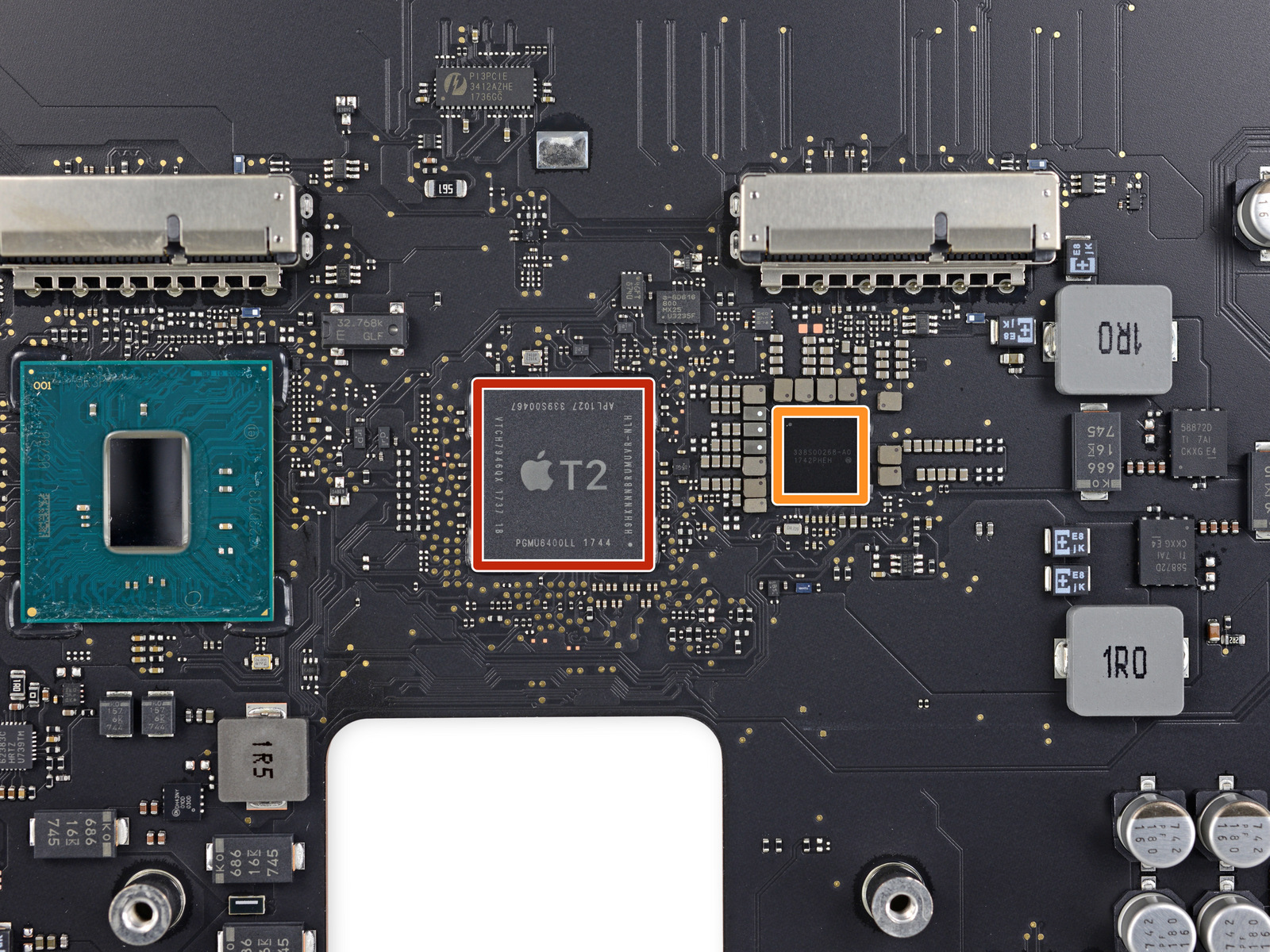

(兩塊定制晶片,圖片來源:iFixit

紅色方框裡的是T2 安全晶片,用於處理系統管理控制相關的任務,包括控制相機、聲音,控制SSD 以及硬體加密等功能。蘋果T 系列晶片最早出現在2016 款的MacBook Pro 上,當時T1 晶片主要負責儲存Touch ID 相關的數據,而T2 的性能則得到了進一步的加強。

至於橙色方框裡的晶片,最開始iFixit認為這很可能是傳聞中的A10 Fusion處理器,這也是iPhone 7的核心處理器。不過,後來他們覺得這個晶片封裝尺寸太小,又猜測是應該是一款蘋果定制電源管理晶片。

來看看iMac Pro 碩大的電源,這款電源由AcBel Polytech 公司製造,使用電壓範圍在100V-240V 之間,功率為500 瓦。

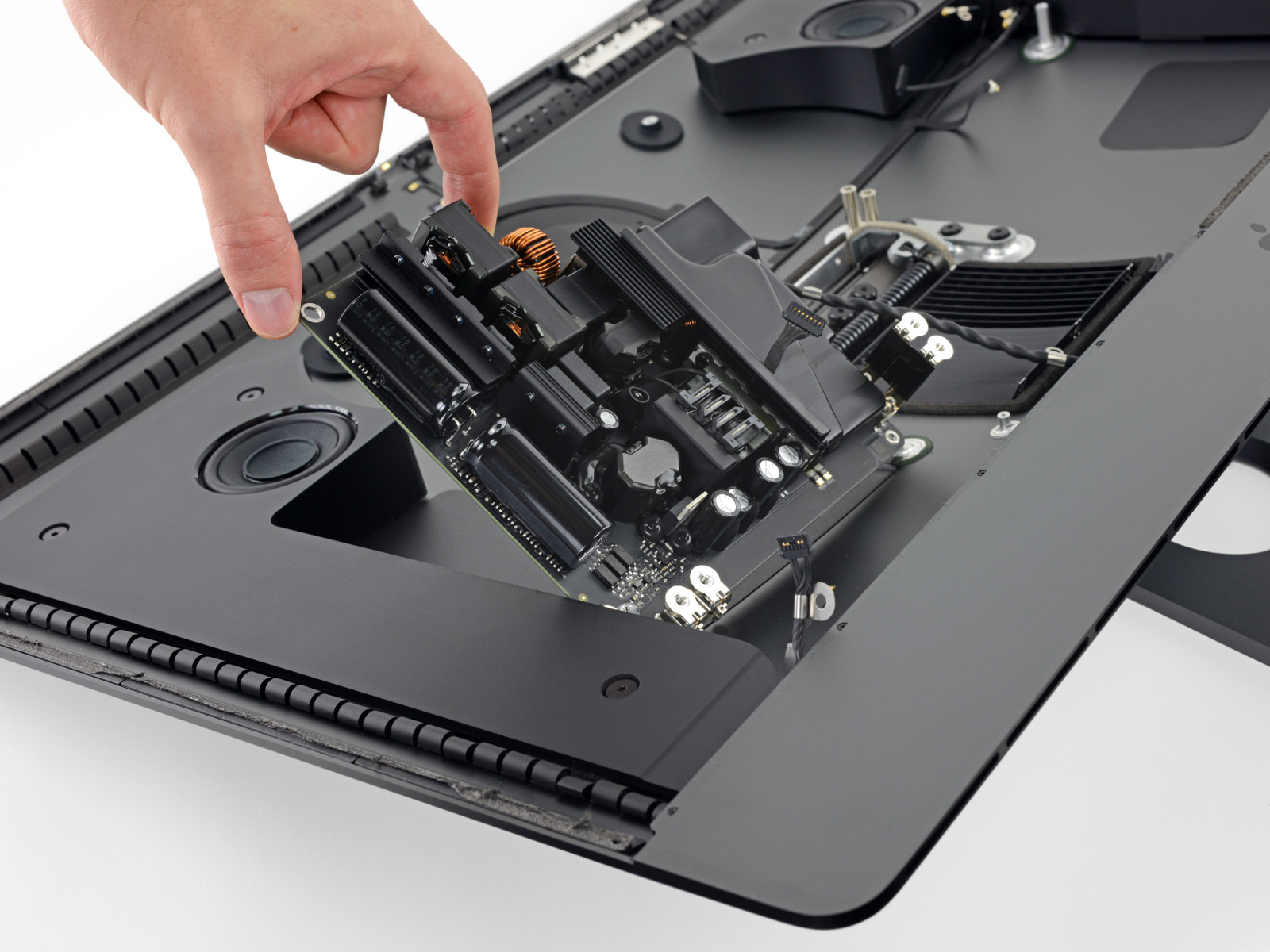

(iMac Pro碩大的電源,圖片來源:iFixit

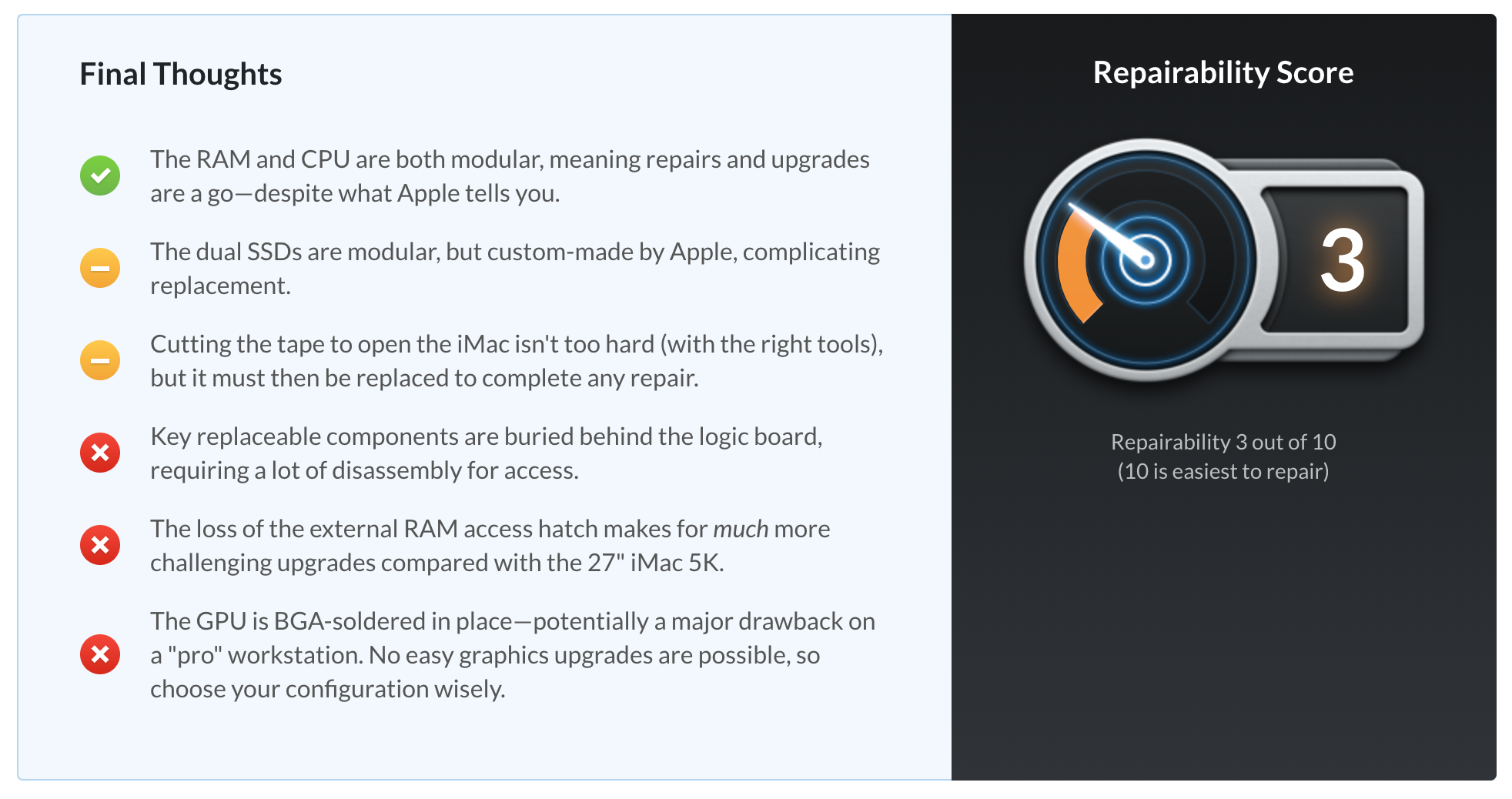

最後,iFIxit 僅僅給iMac Pro 打出了3 分的「可維修度」評分(總分10 分,分數越高說明越好維修)。

(圖片來源:iFixit

扣分點主要集中在可更換部位(記憶體、SSD)集中在主板背面,需要大量拆解才能更換;而GPU 採用BGA 焊接,無法簡單升級,對於想買iMac Pro 的用戶來說,一定要慎重選擇合適的配置。
