用電腦斷層掃描歷代 AirPods 看起來會是怎麼樣?這裡實作給你看

excluded

AirPods 歷代影像

一般我們看到大家在分析 AirPods 的內部時,都是看到拆解過後的零件,但你有想過利用醫院的電腦斷層儀器掃描 AirPods 會看到些什麼東西嗎?在國外就有團隊利用電腦斷層 CT 掃描了歷代的 AirPods,藉由完整狀況下的 AirPods 樣子分析了這三代的 AirPods 內部有哪些改進。

第一代 AirPods

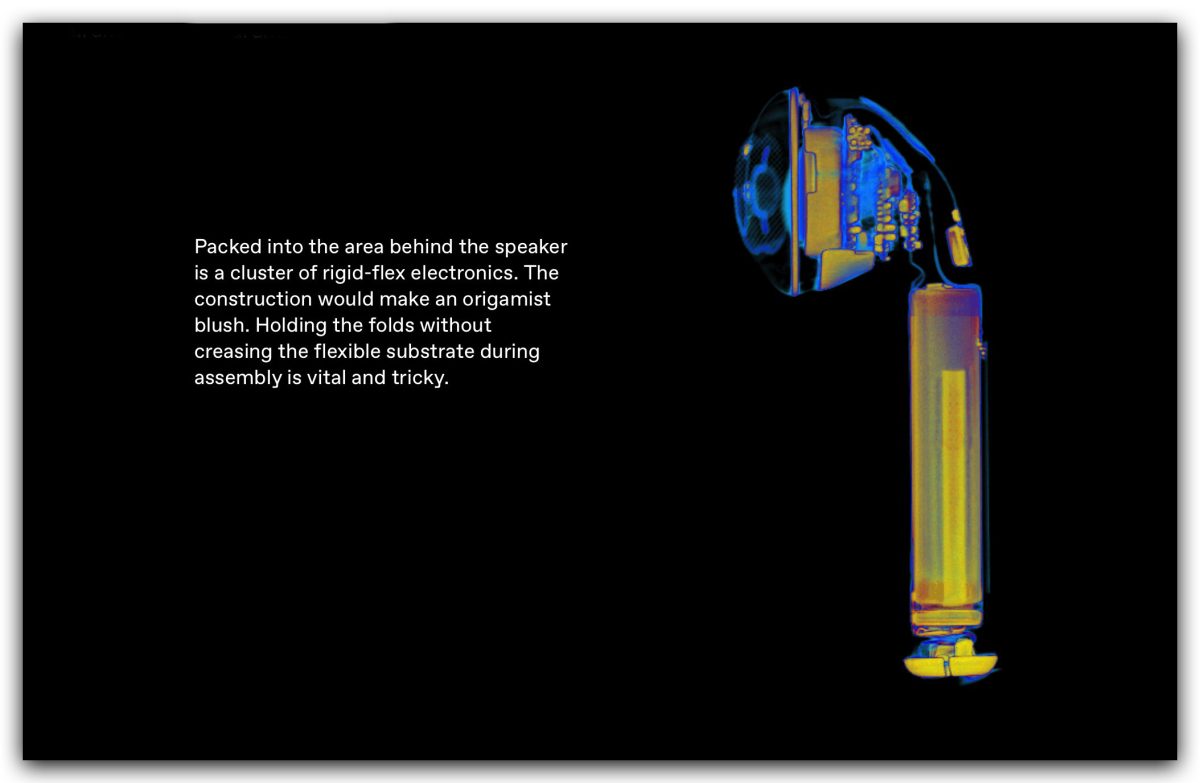

第一代 AirPods 是在 2016 年的 12 月發佈,利用電腦斷層掃描第一代 AirPods 後,可以看到耳機的後方有著許多的電子設備,而且他們都整齊地排列著在這麼狹小的空間中還可以凹折的這麼整齊,可以看出蘋果對於品質的要求。

AirPods 電腦斷層掃描

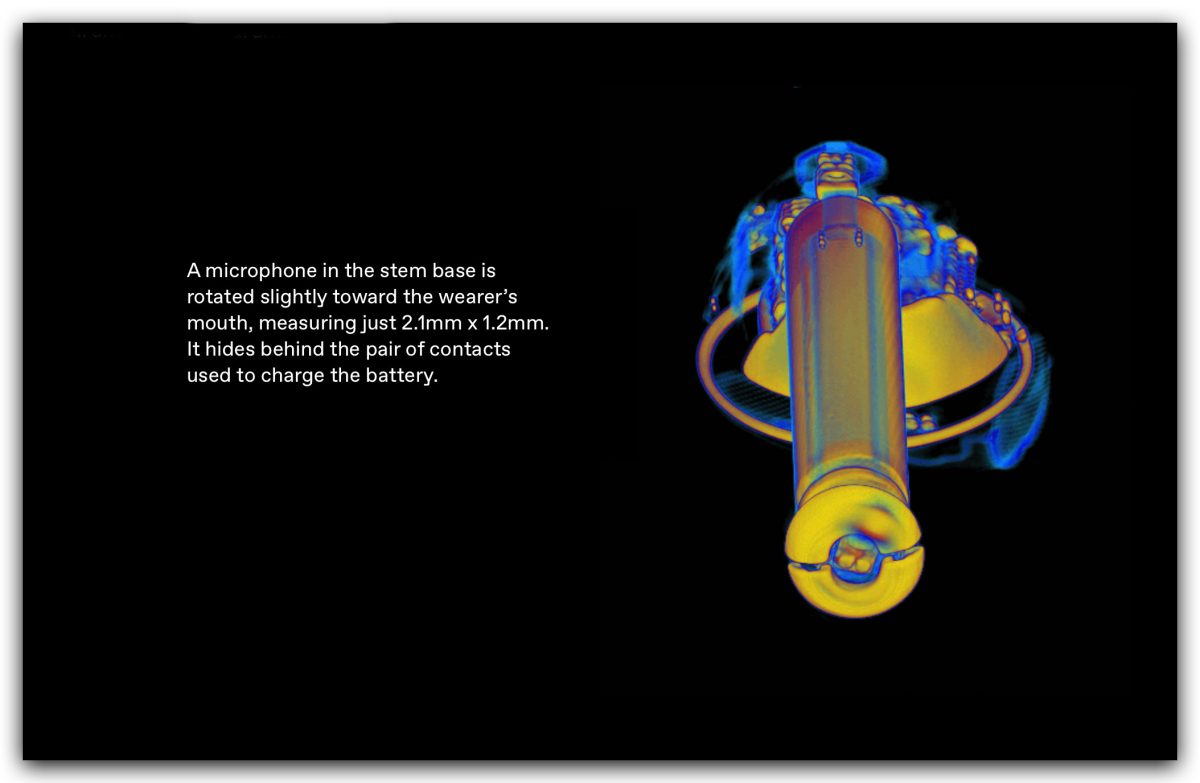

整個耳機柄的部分幾乎都是電池,但是最尾端電池充電接點的附近,加入了 2.1mm x 1.2mm 的麥克風,收音的位置朝向下方的開口,讓使用者在配戴 AirPods 時將耳機柄指向嘴巴的位置,好提高收音的效果。

下圖中,底部兩個圓圓的那一片就是收音的麥克風。

AirPods 電腦斷層掃描

AirPods Pro

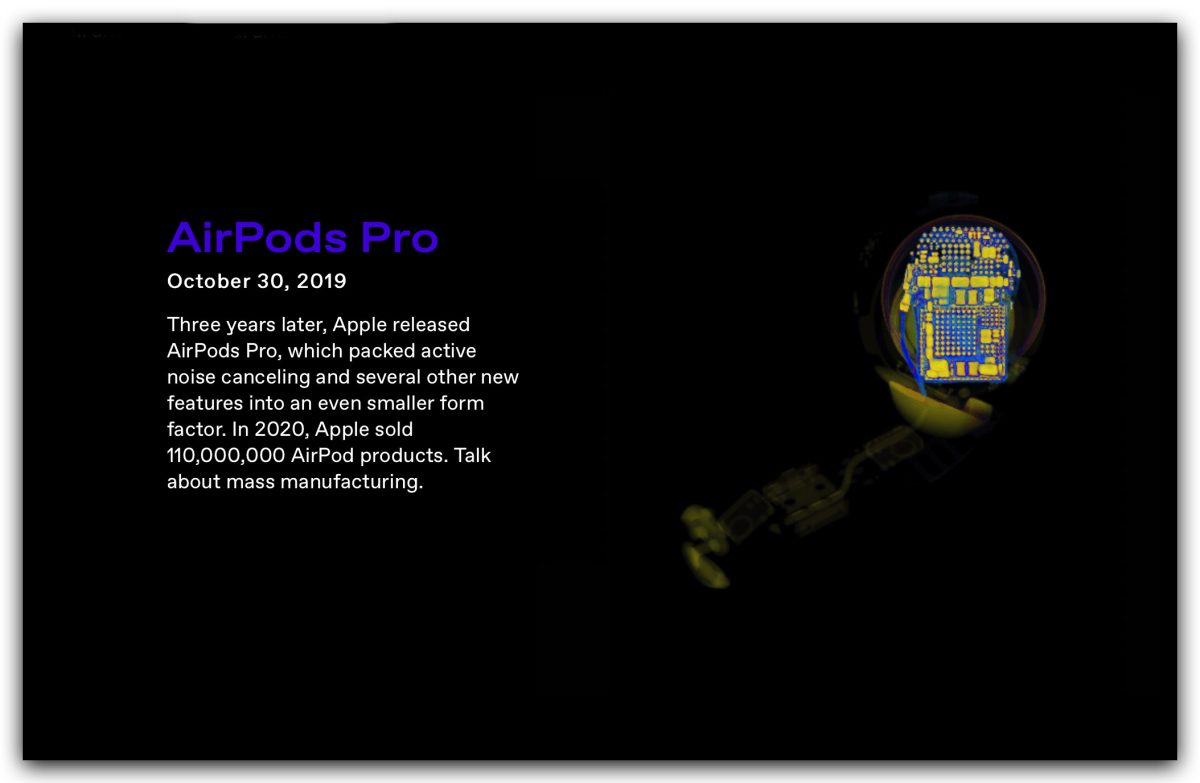

AirPods Pro 則是蘋果在 2019 年 10 月推出的高階耳機,擁有主動式降噪與通透模式的特性,在 2020 年間,AirPods Pro 的銷售量達到 1.1 億的成績。

AirPods 電腦斷層掃描

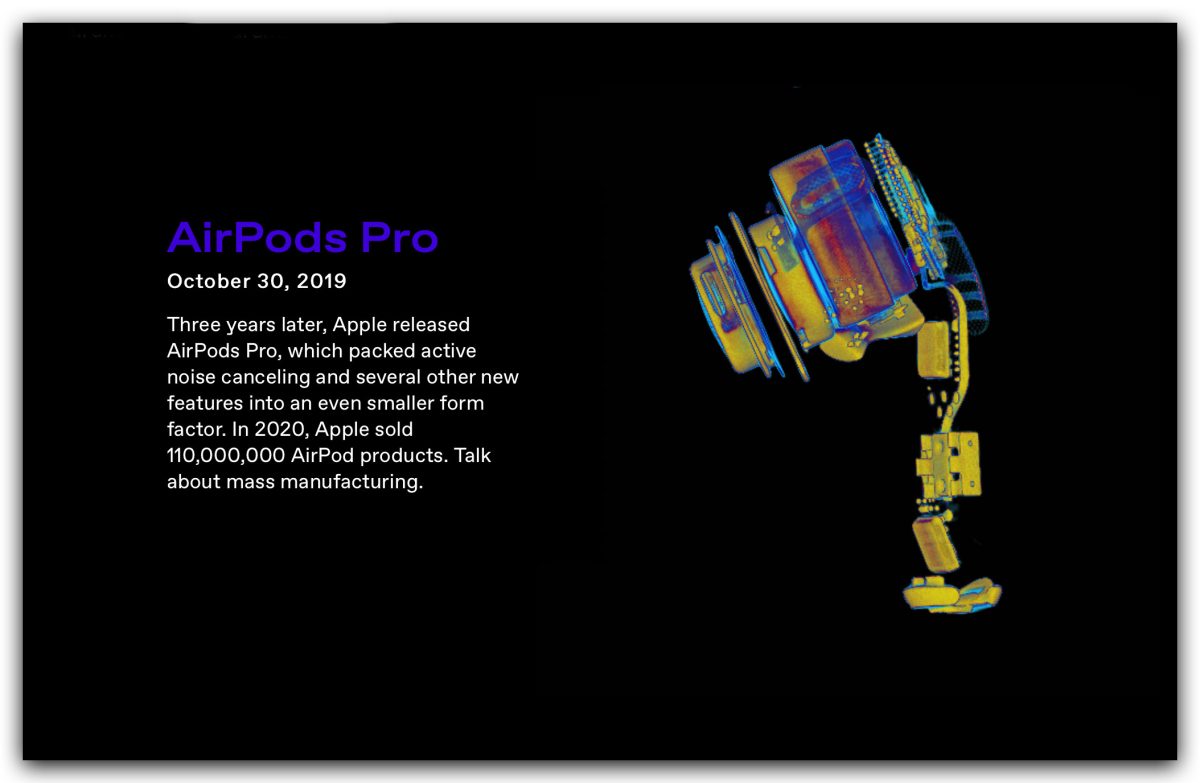

為了讓 AirPods Pro 更加精簡,蘋果重新設計了耳機的內部構造,將電池從耳機柄移到了耳機上方耳塞處,因此這個地方除了要塞進晶片、電路板以外,還要多了一組電池,難度又更高,因此蘋果只能夠將多個組件透過 PCB 板組合起來,達到空間最大化的利用。

AirPods 電腦斷層掃描

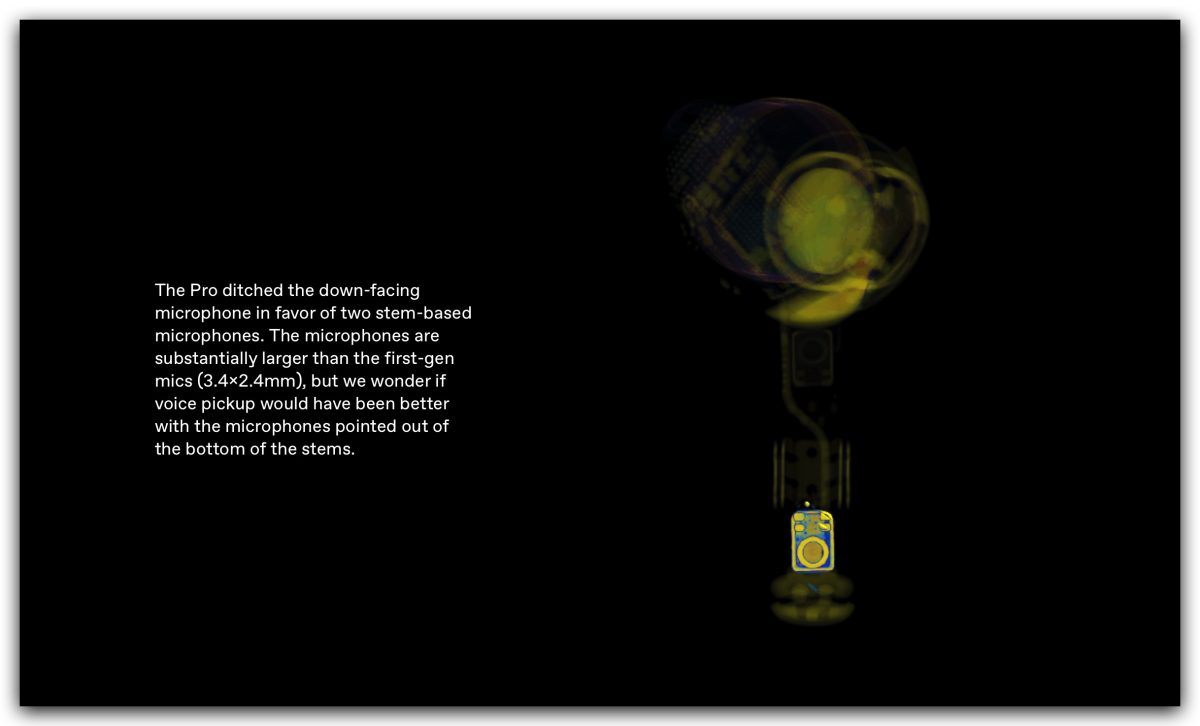

麥克風的位置也依然放在下方,但已經不再是朝下放置,而且麥克風模組也比之前的還要再大一點。

AirPods 歷代影像

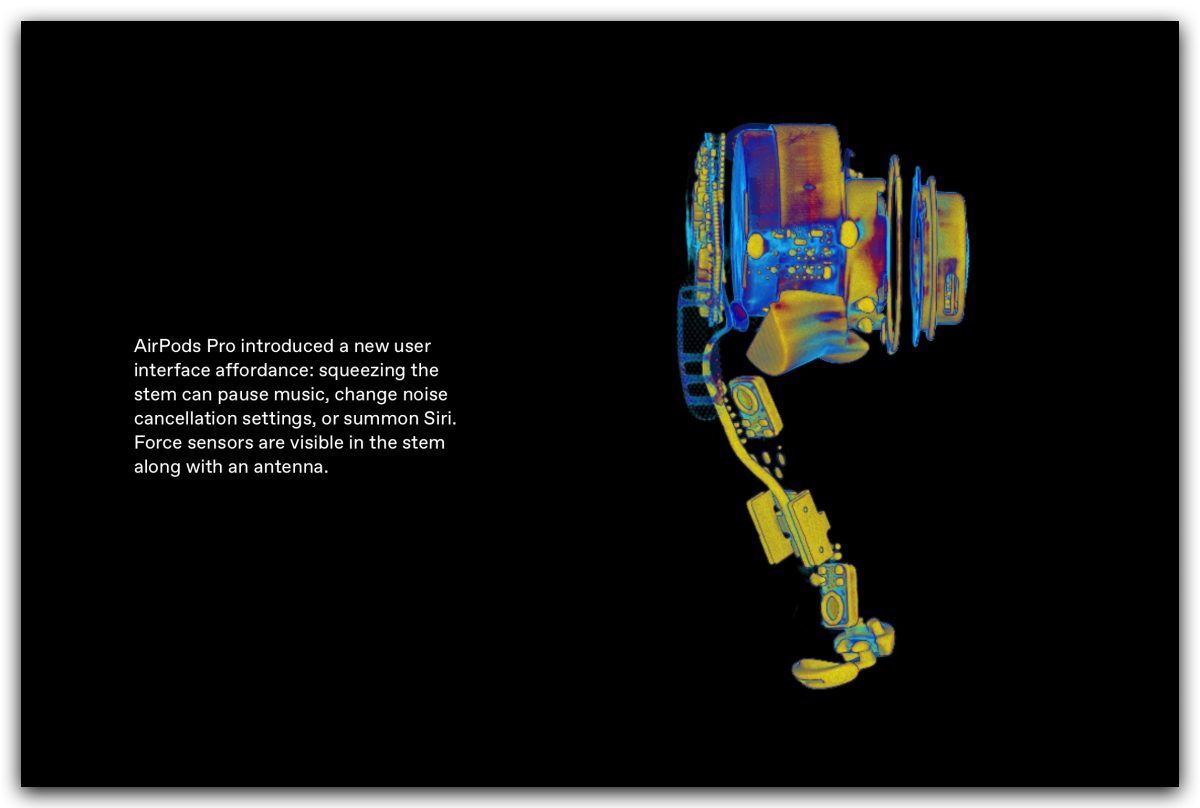

在耳機柄的地方,也可以看到左右兩側有兩片壓力感應器,這就是 AirPods Pro 用來控制音樂、呼叫 Siri 的方式。

AirPods 歷代影像

在耳塞處的地方,為了提供主動式降噪、自適應 EQ 等功能,也加入了一個麥克風模組,讓 AirPods 可以更清楚的聽到你所聽到的聲音,並針對上述功能進行聲音的調整。

AirPods 第三代

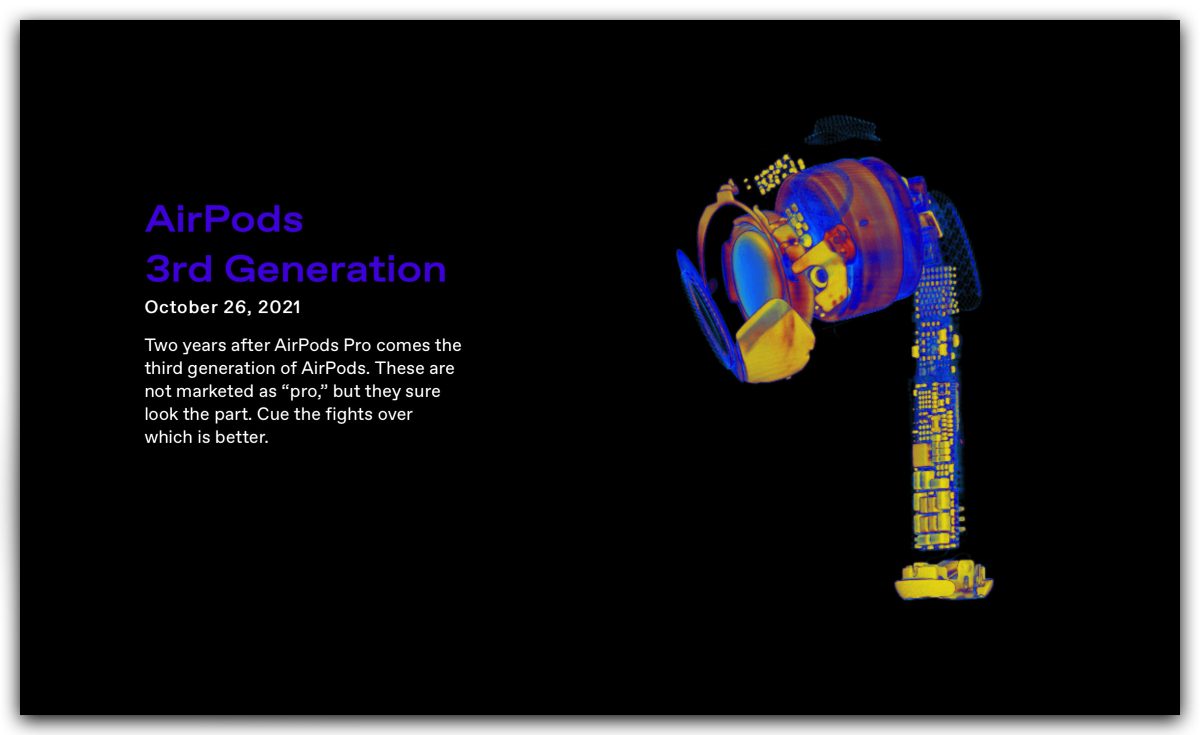

在 AirPods Pro 推出的兩年後,Apple 推出了第三代的 AirPods,外型雖然和 AirPods Pro 相似,但是內部卻有著極的大不同。

AirPods 歷代影像

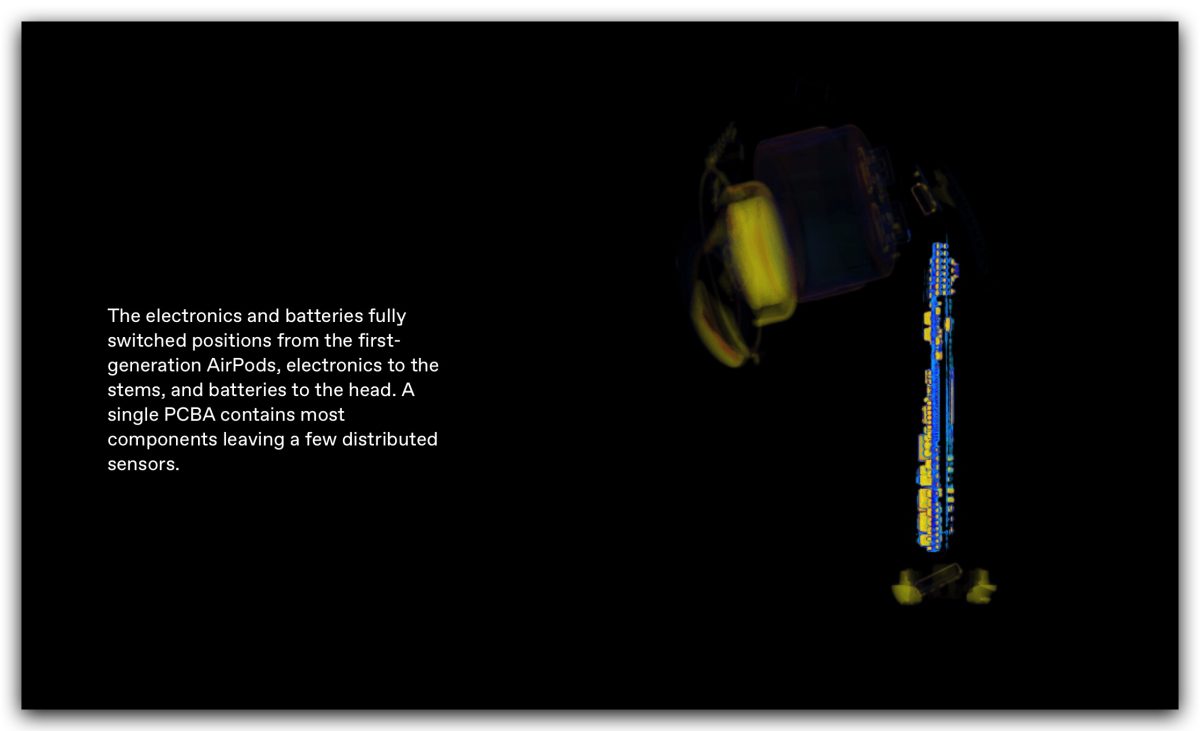

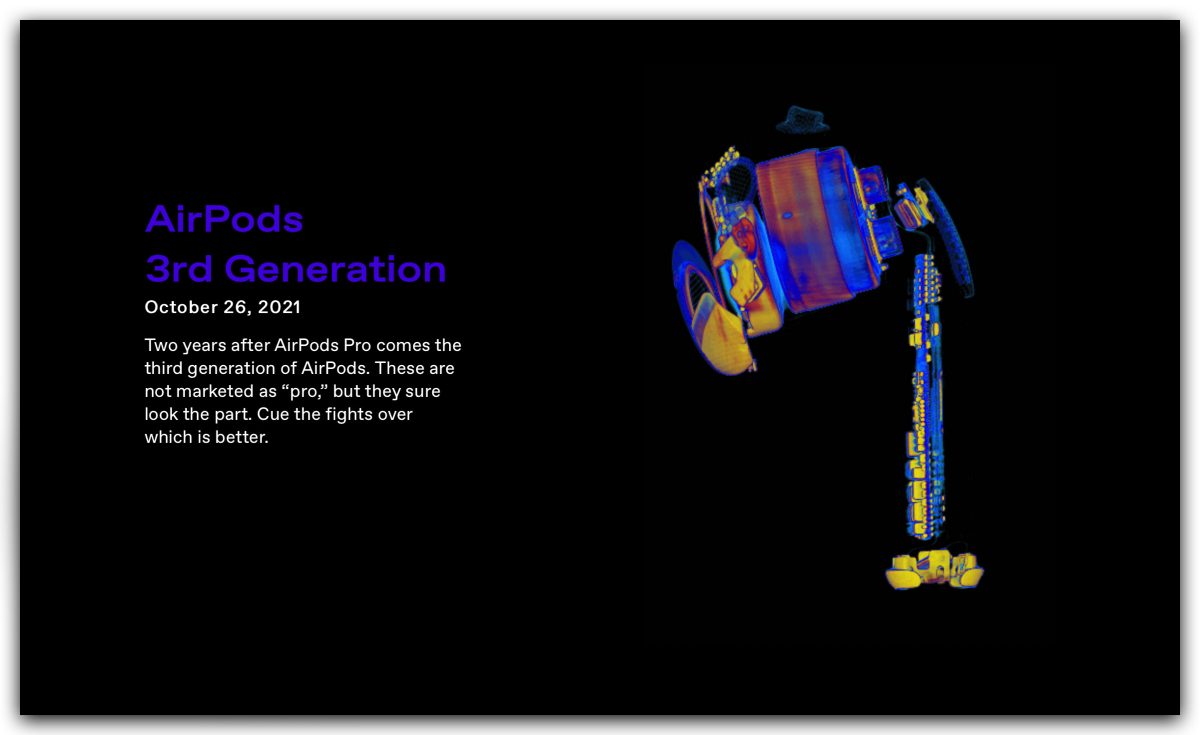

與前兩代相比,AirPods 第三代的內部零件放置的方式有著全新的改變,電池被換到了耳塞的位置,PCB 板的零件幾乎都其中在耳機柄的部分。

AirPods 歷代影像

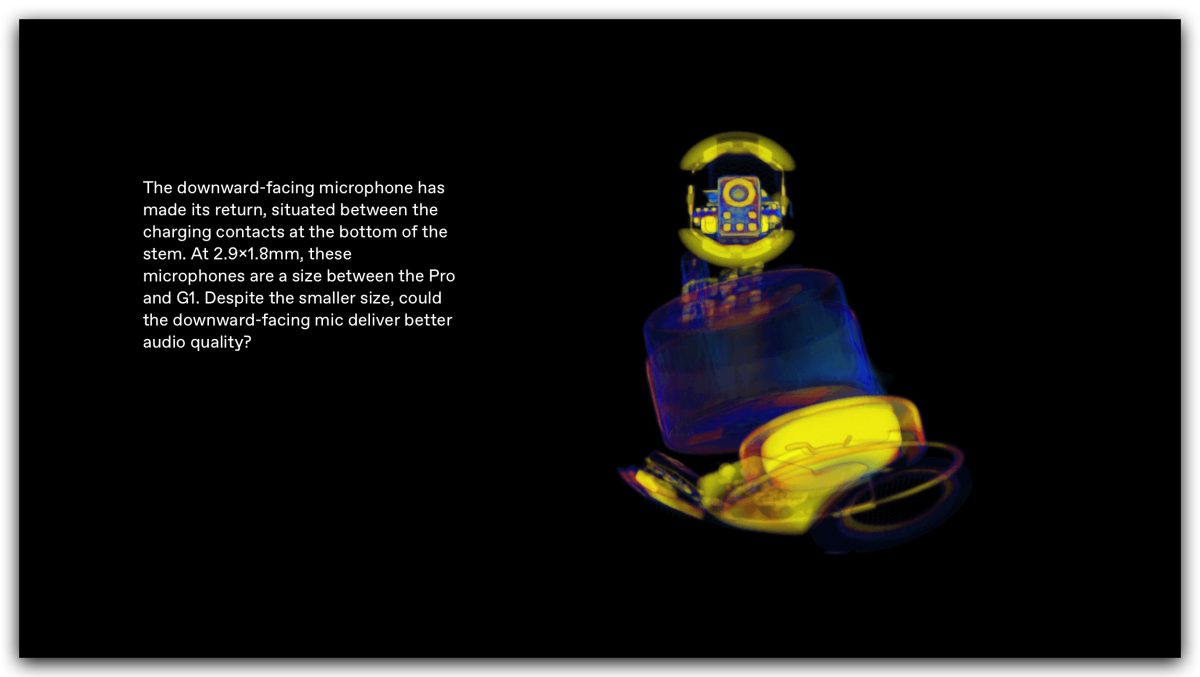

底部的麥克風變回跟原本 AirPod 第一代相同的設計,位在耳機的最底部,且麥克風收音的方向朝下,與 AirPods Pro 不同。

AirPods 歷代影像

歷代 AirPods 的電腦斷層掃描影像總結

一般來說我們都是看到有人將 AirPods 實體拆解來看看內部構造長什麼樣子,這總利用點腦斷層 CT 掃描的方式還是第一次,相當有趣,但是也相當清楚的呈現了歷年來三種不同設計的 AirPods 的內部結構,包含 PCB 板、電池、麥克風……..等等的擺放方式。

如果大家有興趣看更完整的內容,可以到下面這個網站,滾動捲軸往下拉還可以搭配動畫來了解歷年的 AirPods 變化過程。

👉 AirPods 歷代電腦斷層掃描分析:Scan of the Month:AirPods Evolution
