iPhone 16 Pro 拆解報告:散熱有加料、16 Pro 採用金屬外殼電池、相機控制鈕超精密

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解

全新的 iPhone 16 除了外觀與功能上的改變外,就連內部結構也有對應升級!日前中國知名拆解評測微機分 WekiHome 釋出了 iPhone 16 Pro 與 iPhone 16 Pro Max 的拆解影片,讓我們能夠直觀看到 iPhone 16 Pro 內部結構的變化。

其中 3 個比較驚喜的亮點就是:散熱確實有加料、iPhone 16 Pro 採用傳聞中的金屬外殼電池,且全新的相機控制鍵的結構超級精密。

iPhone 16 Pro 散熱有加料!內部散熱膜更大也更多

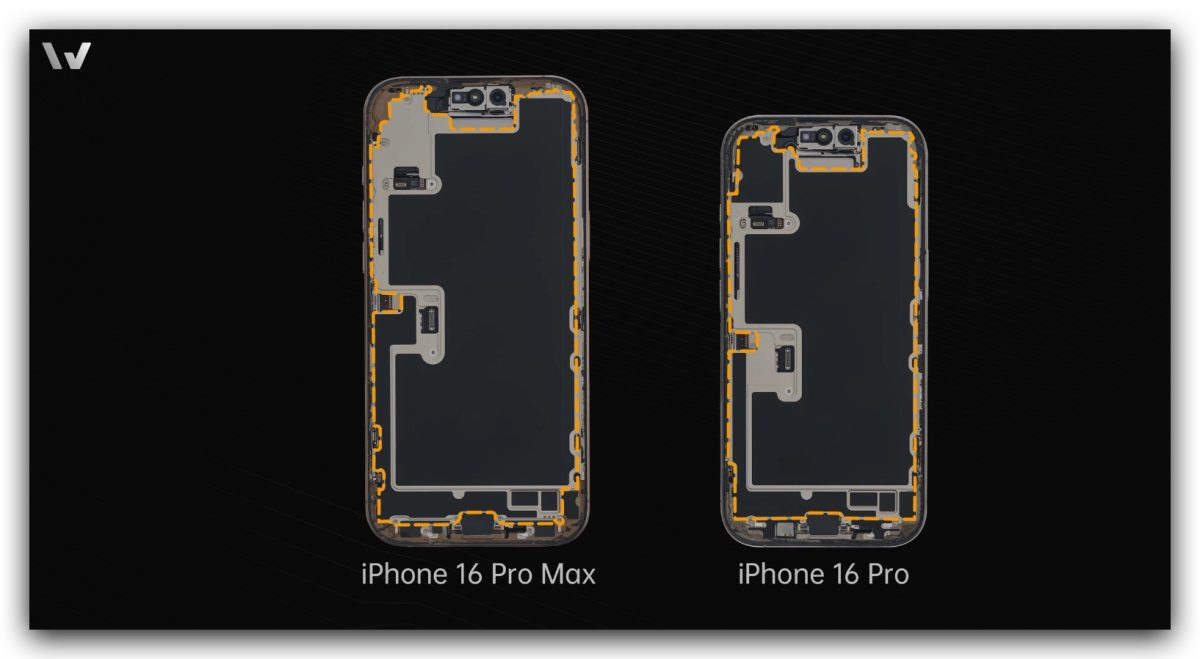

iPhone 16 Pro 依舊維持「三明治結構設計」,螢幕與背板玻璃都可以單獨拆卸,而不是只能從上拆到下(從螢幕開始慢慢拆到背板);好處是能夠大幅降低背板玻璃的維修難度與費用(因為可以只拆背板、不拆整支手機)。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

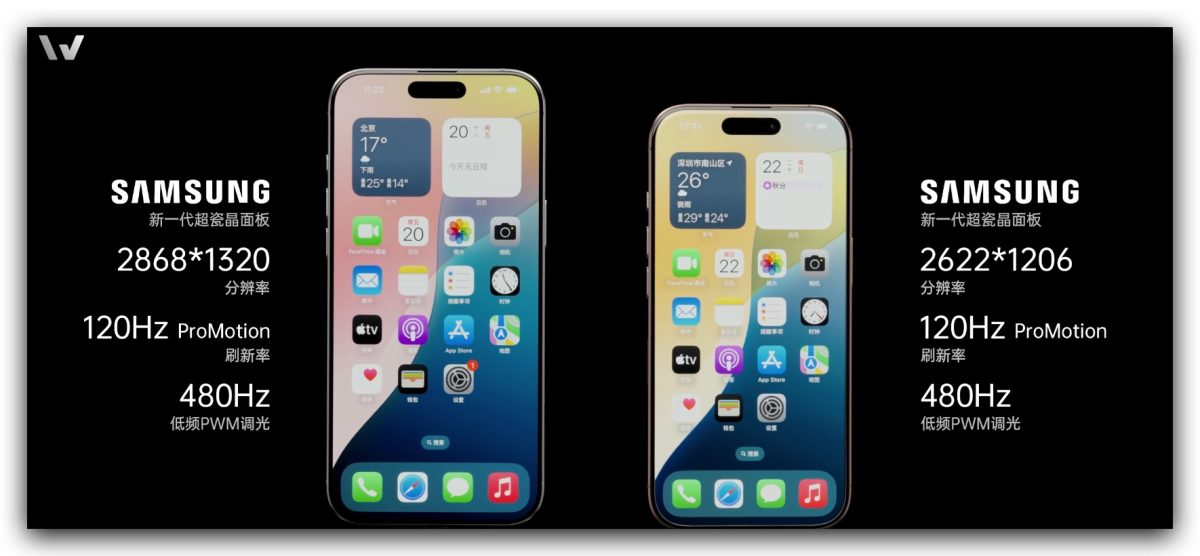

螢幕仍由三星供應,顯示面積增大的同時解析度也有提升,因此像素密度維持跟 iPhone 15 Pro 一樣的 460PPI;而調光方式仍維持 PWM 調光,對於 PWM 調光較為敏感的用戶就建議盡量不要在很暗的環境下使用。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

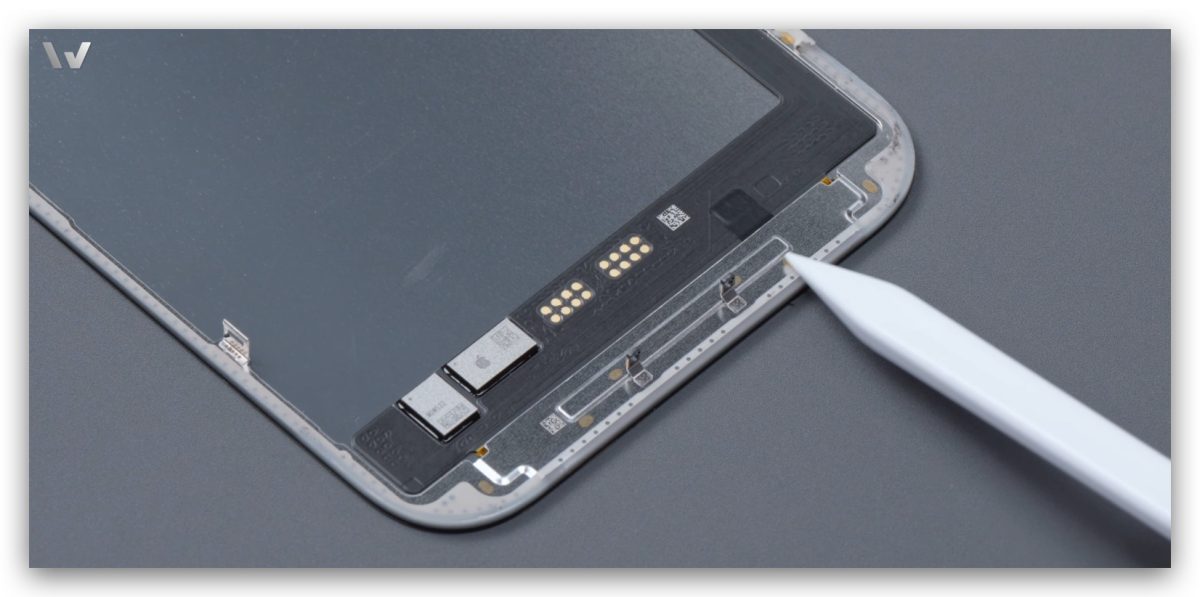

螢幕下方的驅動元件採用金屬封裝,保護元件的同時還能輔助散熱。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

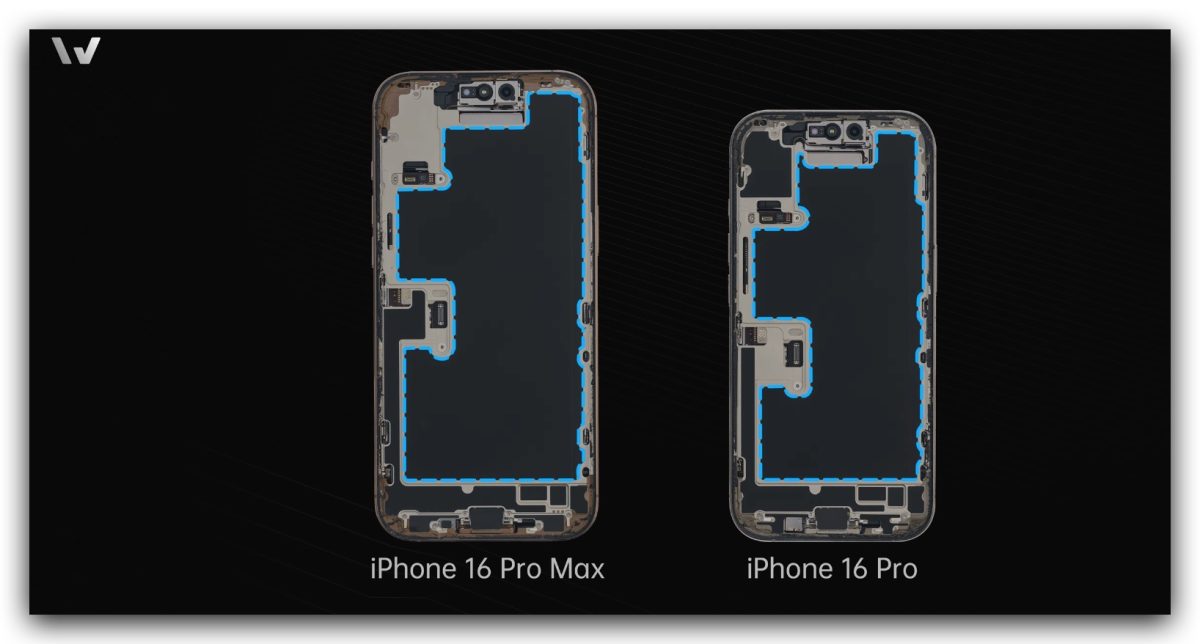

iPhone 15 Pro 螢幕內原本的大面積散熱膜在 iPhone 16 Pro 上改移到鋁合金內框上,散熱膜覆蓋後鏡頭、主機板的主要發熱區域以及電池,配合鋁合金內框可達到均熱效果。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome
iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

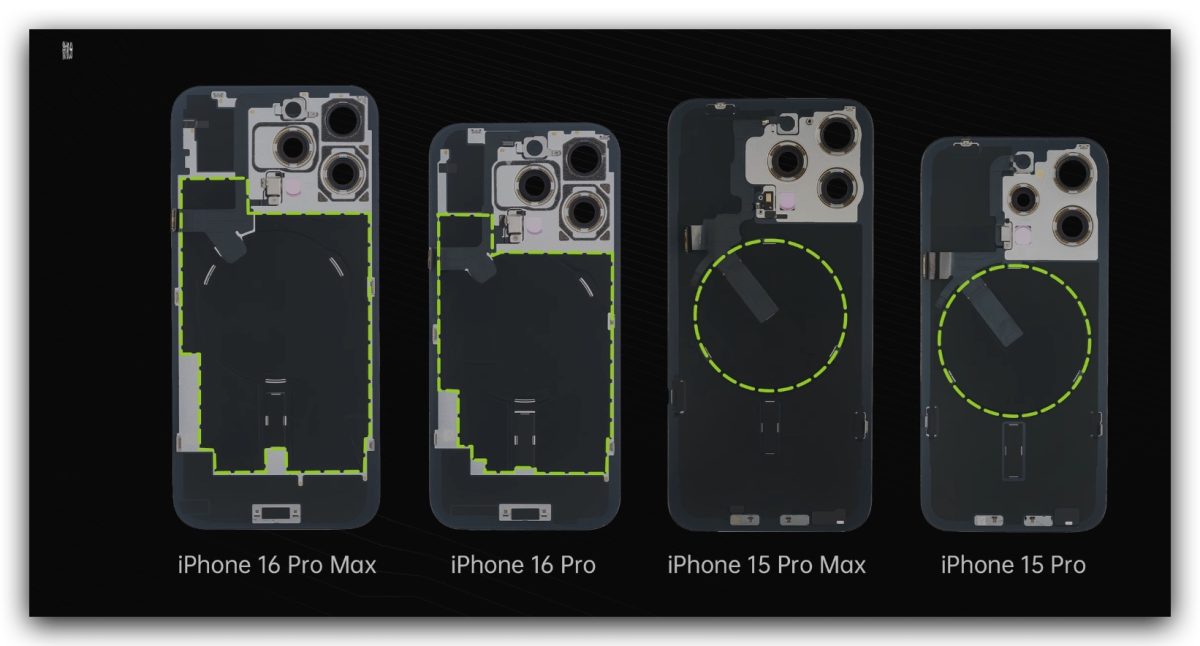

背板玻璃內的散熱膜面積增大,從 iPhone 15 Pro 的只覆蓋無線充電線圈,變成覆蓋背板約 60% 的面積,以提升散熱效率。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

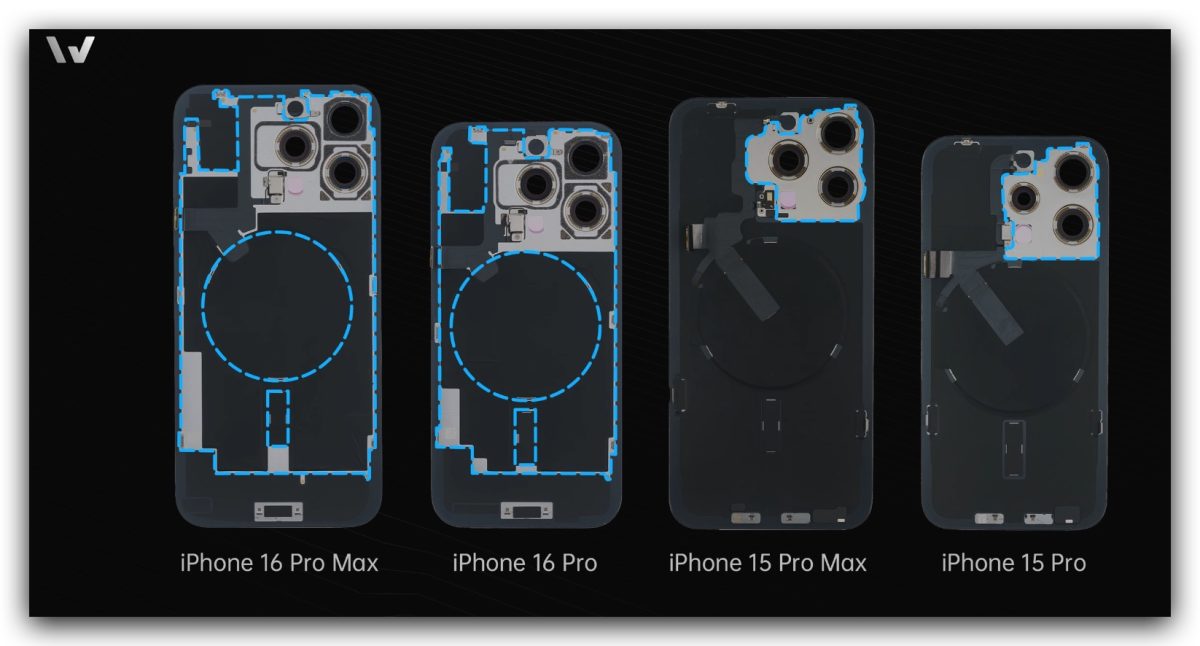

背板玻璃中的金屬強化片面積也有增加,從 iPhone 15 Pro 的後鏡頭區域擴大到電池與主機板區域。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

理論上能夠降低跌落時整塊背板玻璃摔碎的風險(這點從 iPhone 16 Pro 耐摔測試中有得到驗證,背板玻璃的強度確實比 iPhone 15 Pro 更高),而這一塊金屬強化片還可配合散熱膜擴大散熱面積。

iOS iPhone iPhone 16 iPhone 16 Pro 摔落測試 iPhone 16 Pro 耐摔測試

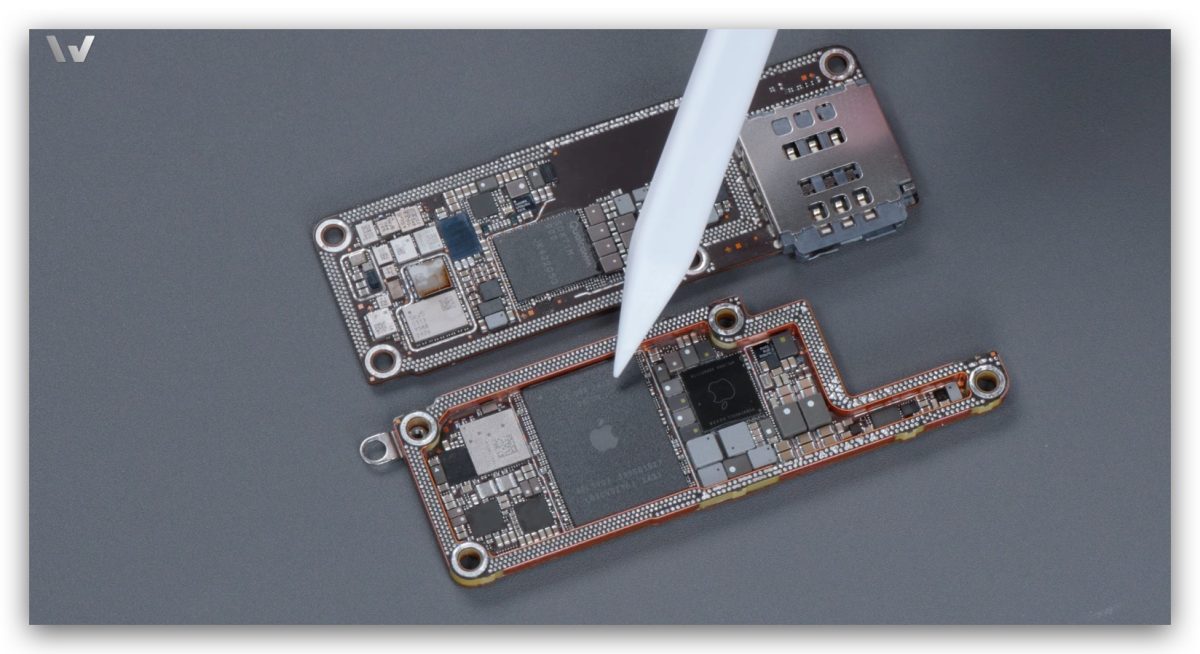

稍微比較可惜的是主機板依舊採用雙層疊加設計,且主要發熱元件的位置也都很接近。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

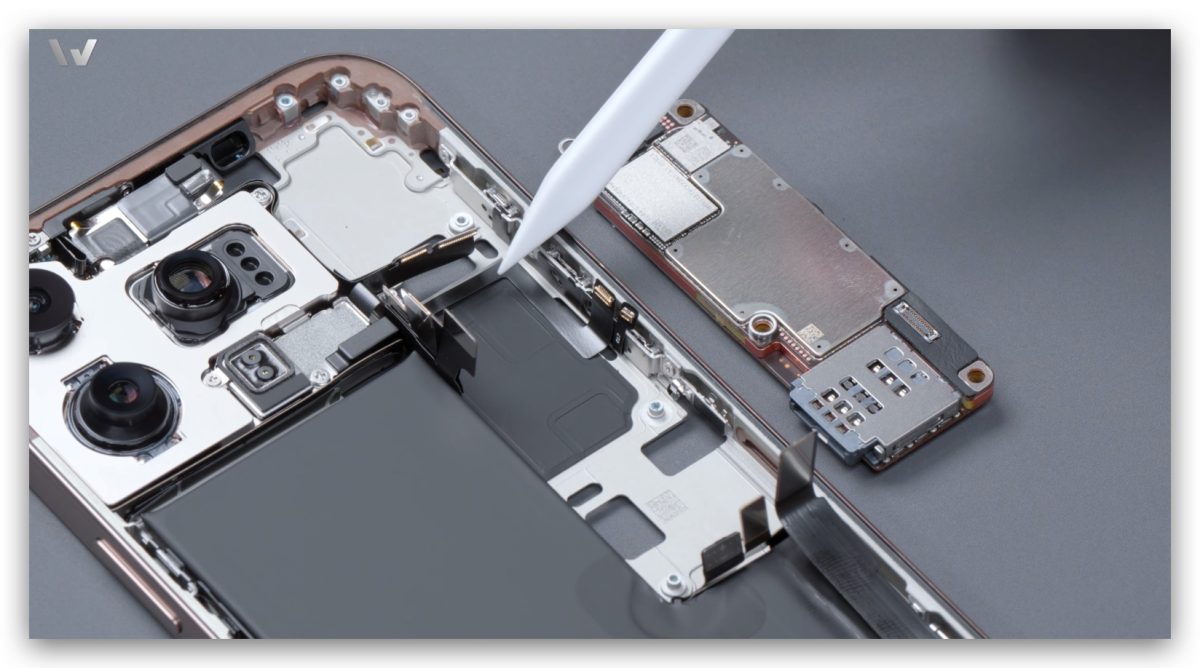

不過好在主機板底部也有散熱膜、且主機板與散熱膜之間並沒有跟前代一樣夾著一條排線,讓主機板與散熱膜的接觸面積更大,提升排熱效果。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

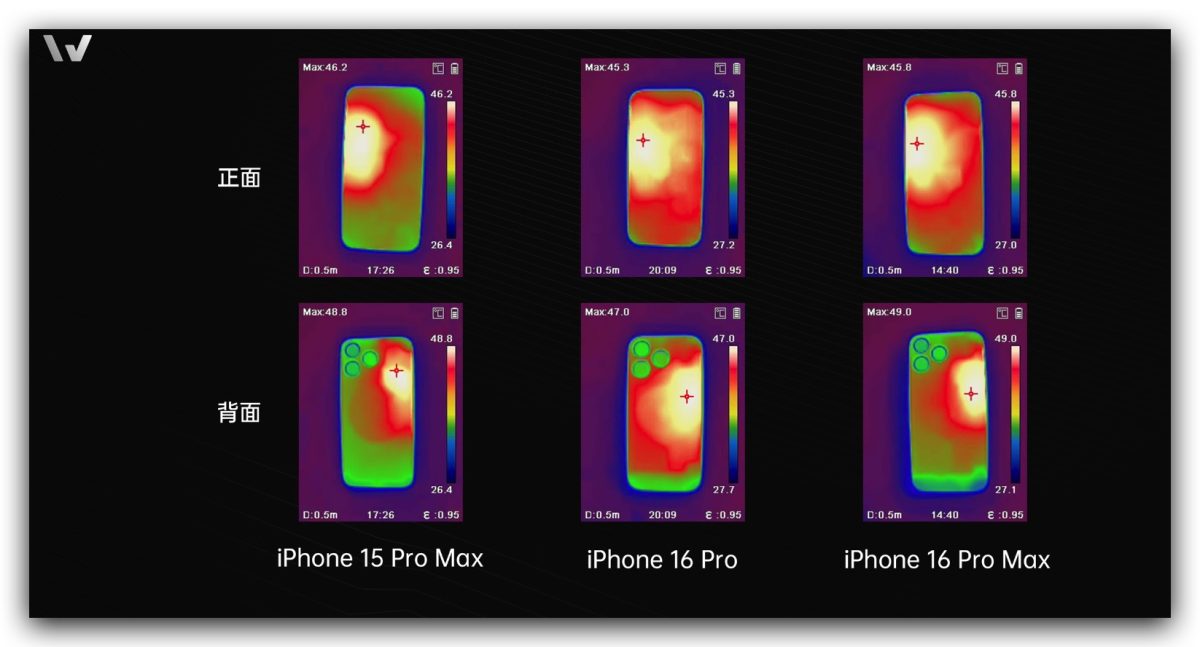

iPhone 16 Pro 這個大幅改進的散熱設計,帶來的效果就是均熱能力對比 iPhone 15 Pro 更出色。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

經過我們實測也發現 iPhone 16 Pro 的散熱能力確實更出色:

 暗區突圍 10 分鐘原神(最高畫質)10 分鐘遊戲過程體感狀況
iPhone 16 Pro Max最燙區 32.6 度最燙區 40 度熱量分佈均勻、遊戲過程也絲毫沒有降低偵數或卡頓。
iPhone 15 Pro Max最燙區 42 度最燙區 48.6 度明顯出現卡頓的狀況,大約是在 42~55 偵之間徘徊。

而且也真如蘋果所說「A18 Pro 的持續性能有明顯提升」;在進行遊戲測試時,即使 iPhone 16 Pro Max 處在有感發熱的狀態下,遊戲也沒有降低偵數或卡頓。

iPhone 16 Pro 採用金屬外殼電池,更堅固、空間利用率更高

接著電池部分;iPhone 16、iPhone 16 Plus、iPhone 16 Pro、iPhone 16 Pro Max 四台機型的電池設計與裝配方式都不太一樣。

基礎款 iPhone 16 採用電感應去膠裝配電池

首先,根據 iFixit 的拆解得知,基礎款 iPhone 16 與 iPhone 16 Plus 使用與過去相同的長方形電池,但裝配方式變為傳聞中特殊的「電感應去膠」,對電池施加微小的電流就能拆卸電池。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:iFixit

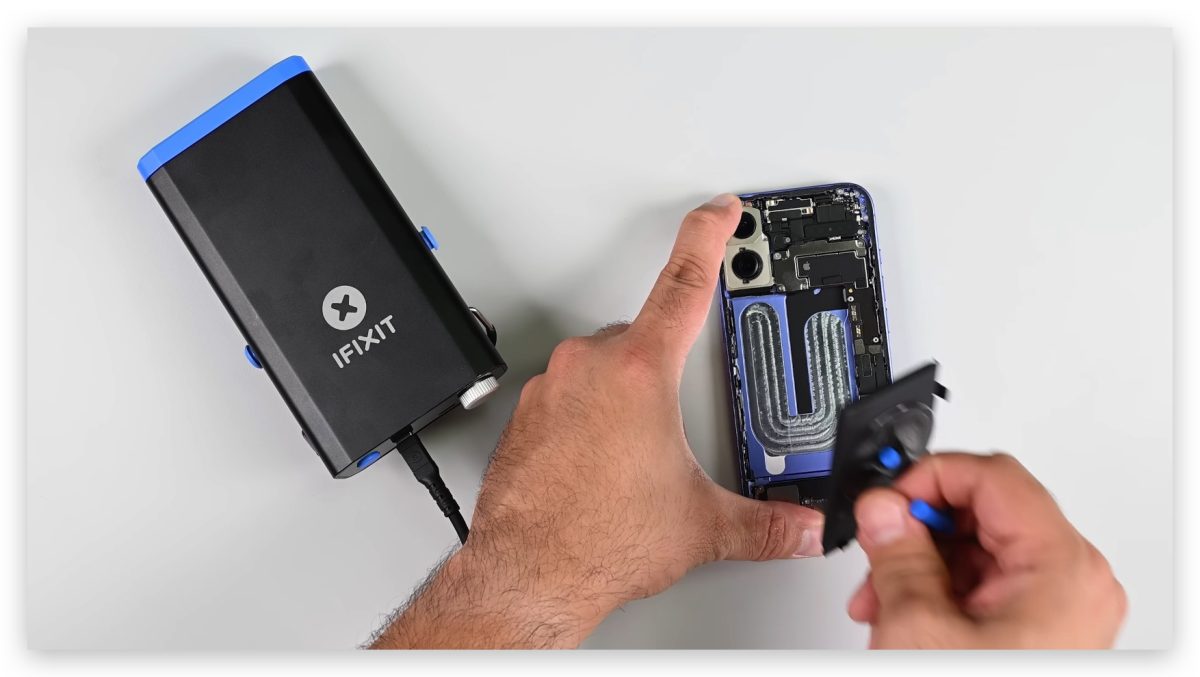

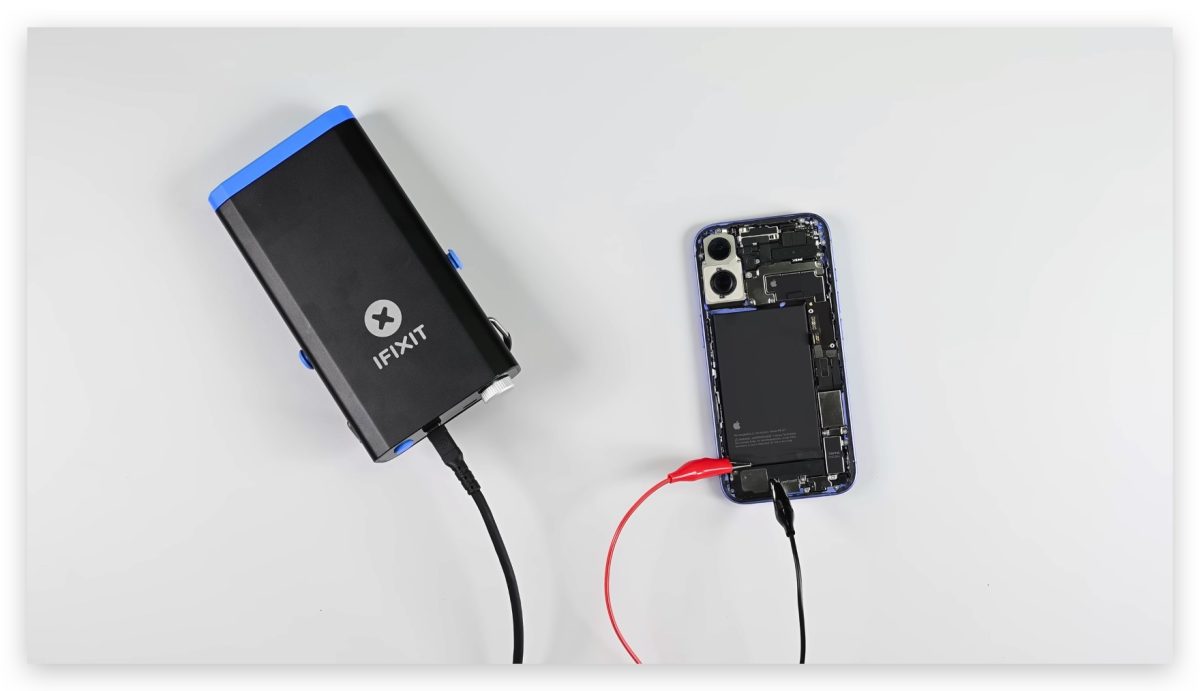

iFixit 示範將電池排線斷開後,電源供應器的負極接 USB-C 連接埠旁邊的接地螺絲上、正極接從電池底部延伸出來的小方塊,並用 12V 通電一分鐘即可分離電池。

外部供電電壓越大,電池分離的速度越快;iFixit 測試使用 20V 不到 5 秒即可取出電池,蘋果官方甚至表示 30V 都沒有問題。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:iFixit

iFixit 表示這種特殊膠使用環氧樹酯與導電液體組合而成,通電池就會產生化學反應以便於拆卸電池。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:iFixit

iPhone 16 Pro 採用金屬外殼電池,更堅固、空間利用率更高

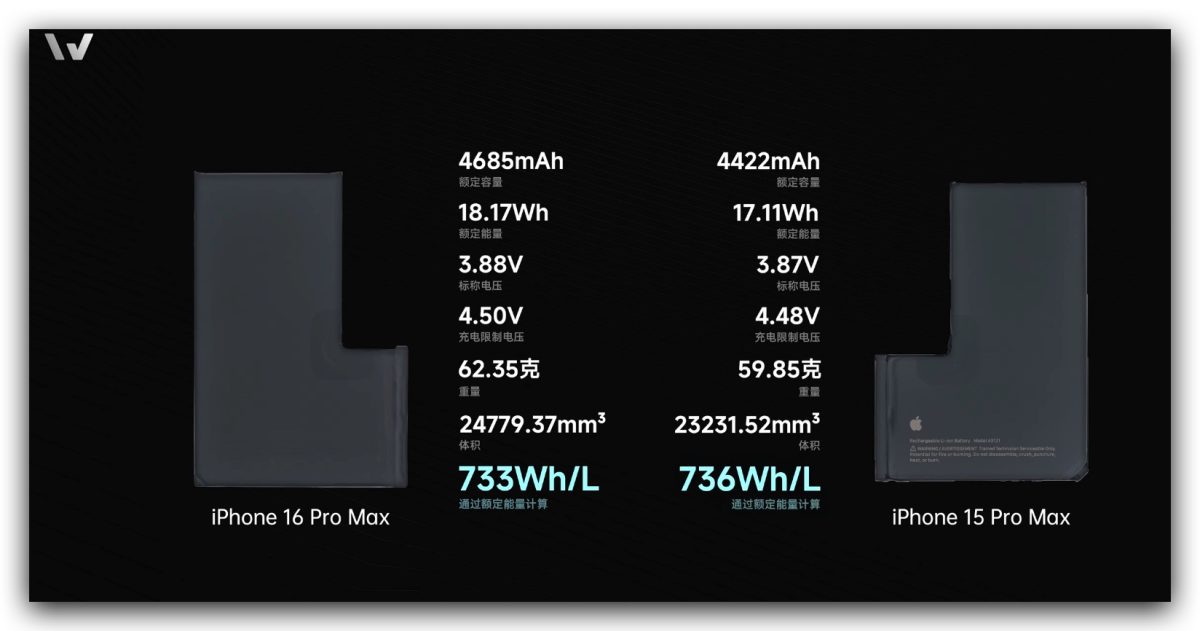

至於 Pro 機型,iPhone 16 Pro Max 維持使用傳統的鋁箔袋封裝 + 電池固定膠設計,重量為 63.5g、容量為 4,685mAh,對比 iPhone 15 Pro Max 重量增加 2.5g、容量增加 263mAh。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

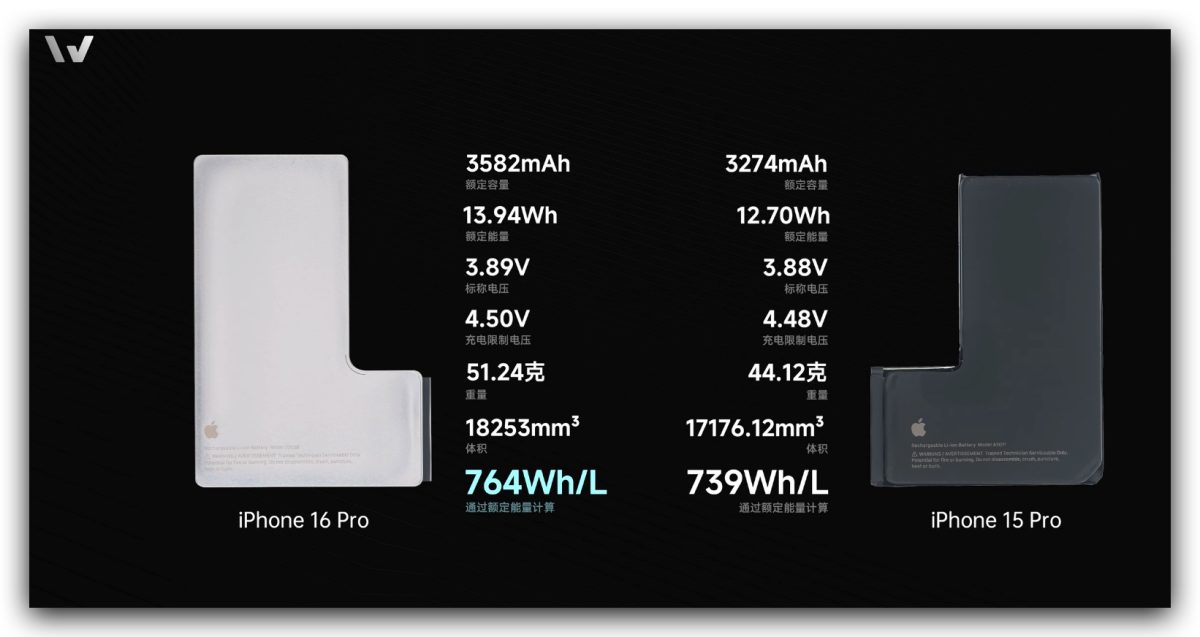

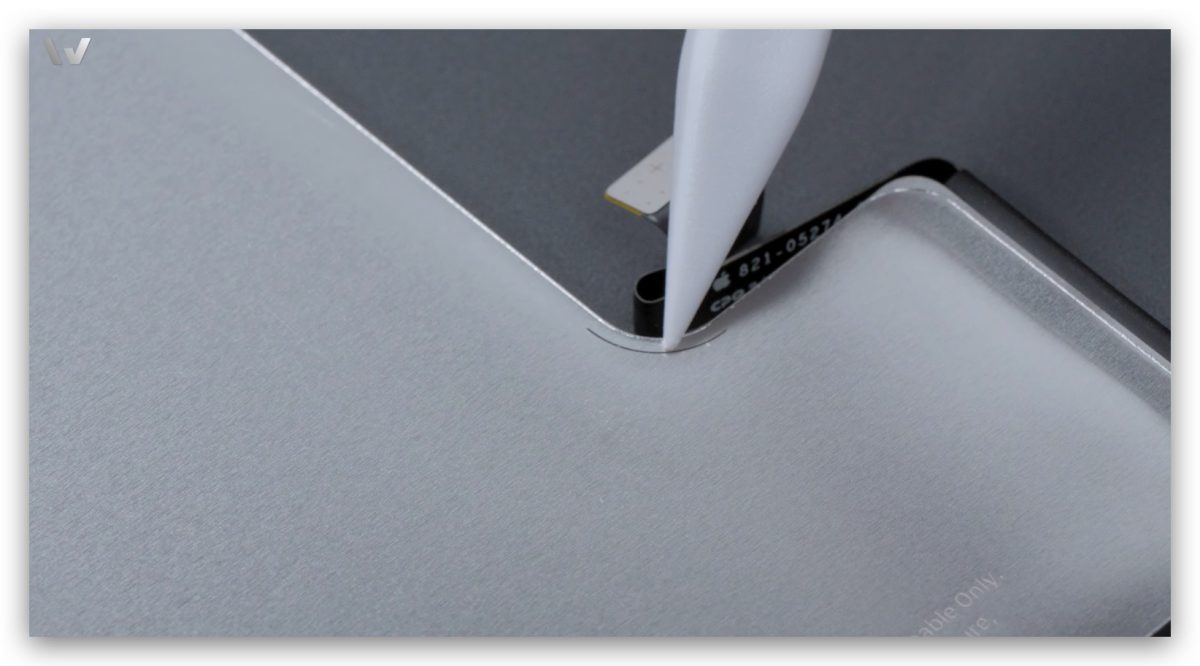

而 iPhone 16 Pro 則使用全新的金屬外殼電池,整體更堅固、直角邊緣與電池保護板附近也有洩壓設計,提升使用安全性;重量為 51.24g、容量為 3,582mAh,對比 iPhone 15 Pro 重量增加 7.12g、容量增加 308mAh。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome
iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome
iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

且金屬外殼電池的電芯也幾乎佈滿整個內部空間,空間利用率比傳統電池更大。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

iPhone 16 Pro 相機控制鈕結構超精密

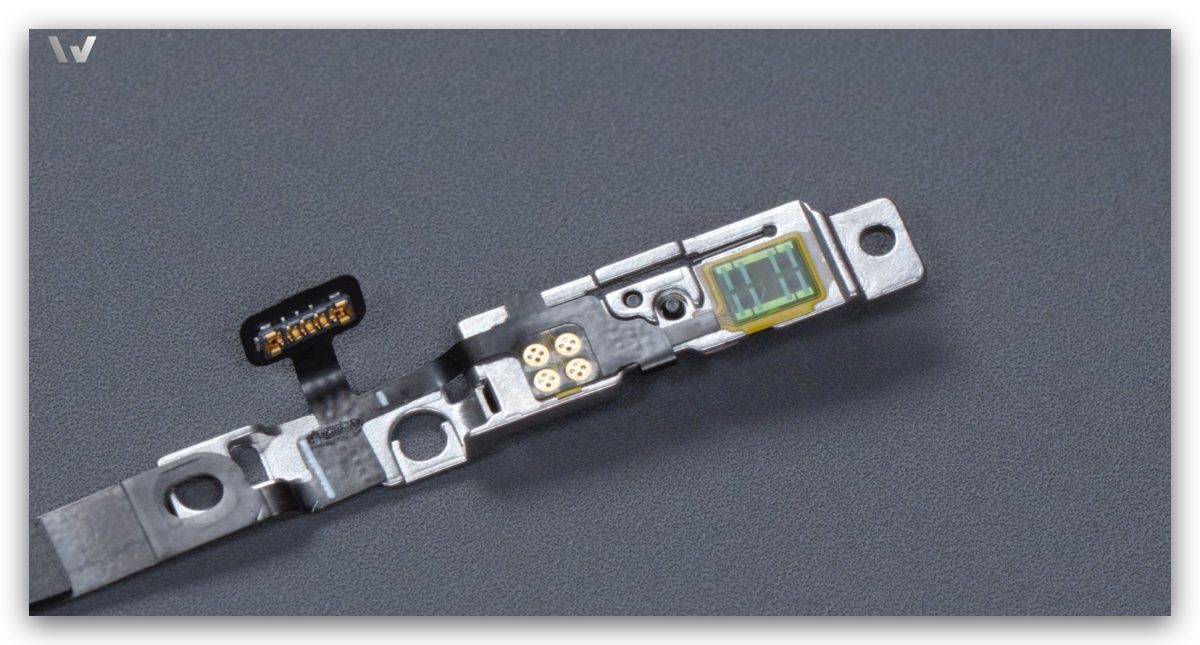

全新的相機控制鈕設計非常精密;相機控制鍵下的電路板配有壓力感應器偵測「輕壓」操作。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

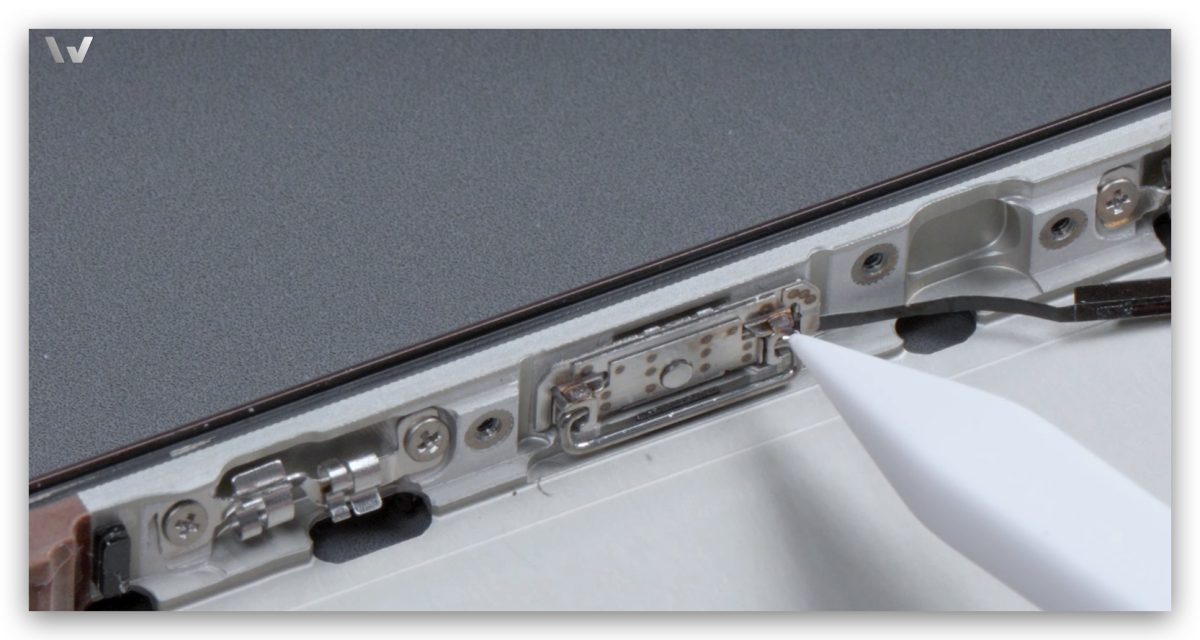

內側的圓頂機械開關負責偵測「重按」操作。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

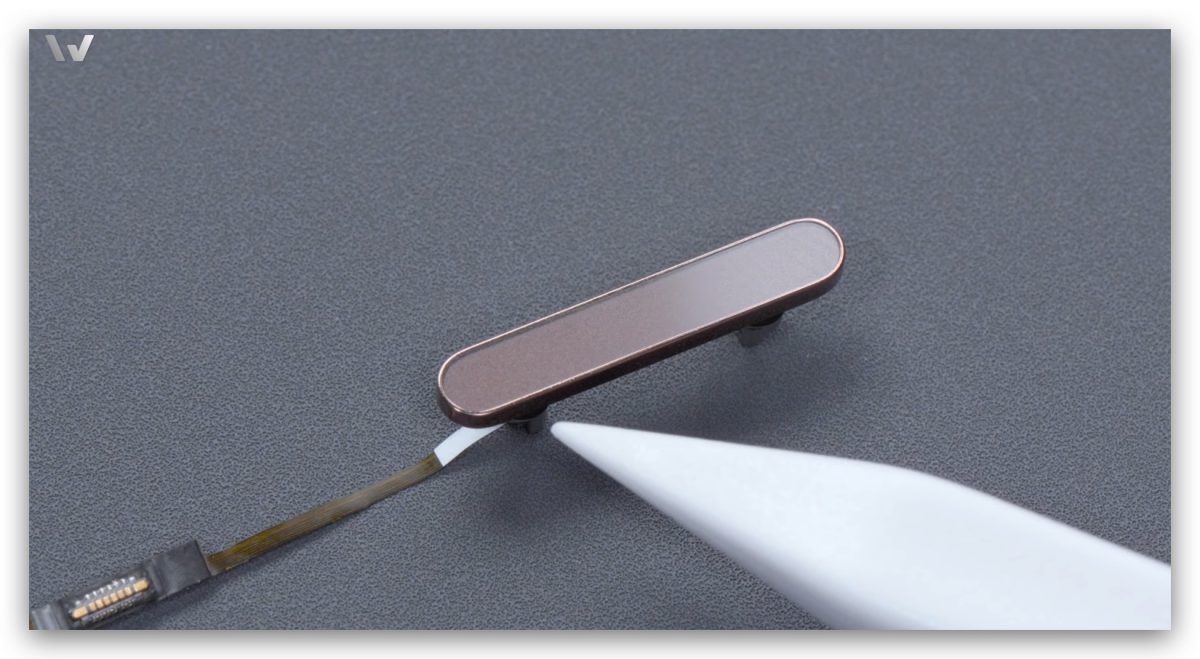

相機控制鍵本身集成電容式觸控層來檢測滑動操作。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

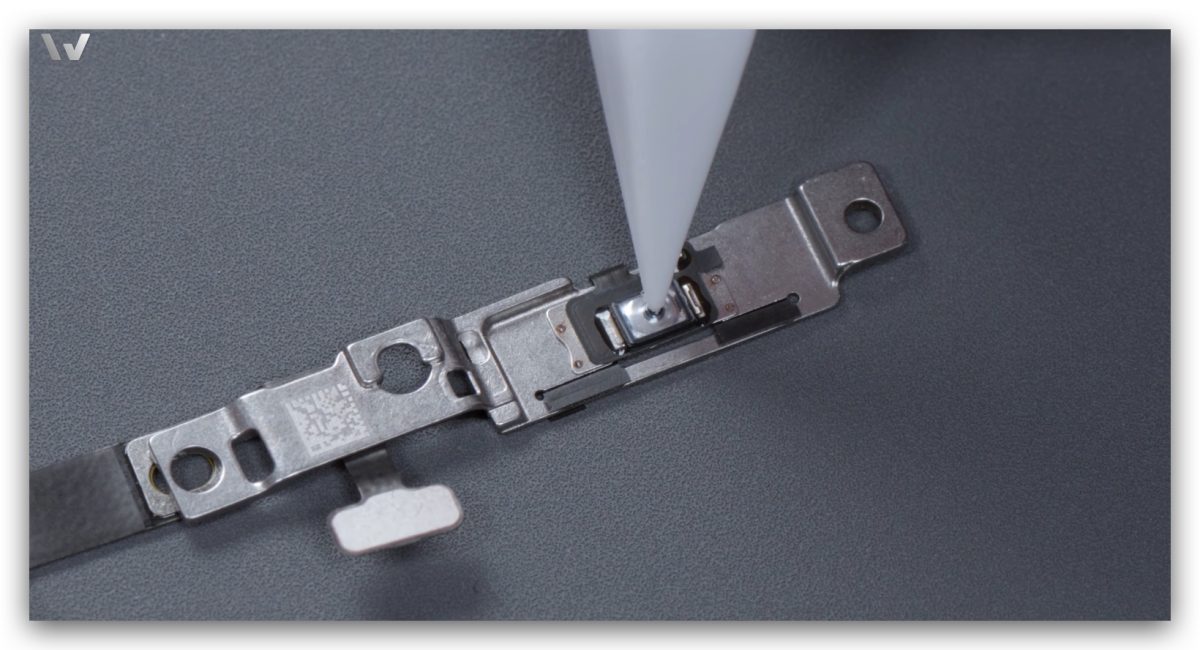

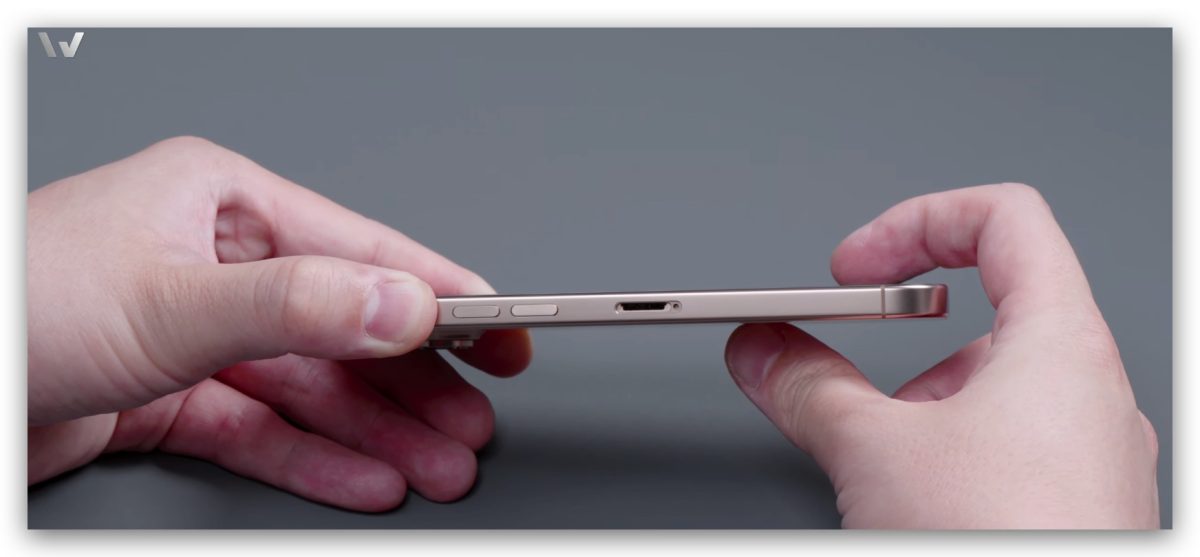

但按鍵本身與內側的金屬襯板是透過焊接固定,也就是說基本上無法拆卸、硬要拆的話只能使用暴力破壞的方式;因此微機分也表示,若按照蘋果官方的售後維修方式來看,相機控制鍵如果損壞可能會需要直接更換整支手機。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解
👆🏻Source:微機分 WekiHome

不過老實說,目前相機控制鈕的體驗並沒有想像中好用,我認為主要原因有 3 個:

  • 「重按」需要蠻大的力道、加上又跟邊框齊平,按壓手感並不好。
  • 位置太接近電源鍵,操作起來不順手。
  • 相機控制鈕也沒有帶來多大的方便性,我反而覺得直接滑動螢幕操作還比較快。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max 相機控制 相機控制鈕 iPhone 16 相機控制鈕

但相機控制鈕的發展性算是值得期待,畢竟蘋果已經預告未來還會加入「二段式快門」以及 Apple Intelligence 的「visual intelligence」。

iOS iPhone iPhone 16 iPhone 16 Plus iPhone 16 Pro iPhone 16 Pro Max iPhone 16 Pro 拆解

總結來看,今年 iPhone 16 Pro 的內部設計確實針對散熱性能做出不少改進,實際散熱效果也是立竿見影,對比 iPhone 15 Pro 真的是好不只一點;就希望蘋果之後能在散熱上繼續改進,讓強大的晶片可以穩定發揮應有的性能。

另外,也能看到「金屬外殼電池」與「電感應去膠」目前也已經在 iPhone 16 與 iPhone 16 Pro 上開始試水溫,若未來一年都沒有出現特殊問題的話,明年的 iPhone 17 應該就會全系列導入使用了。
